G22b Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто

Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - основное изображение К зеркальному варианту
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - план дома
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - план дома
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - план дома
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - дизайн дома №1
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - дизайн дома №2
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - дизайн дома №3
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - дизайн дома №4
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - дизайн дома №5
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - дизайн дома №6
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - дизайн дома №7
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - дизайн дома №8
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - дизайн дома №9

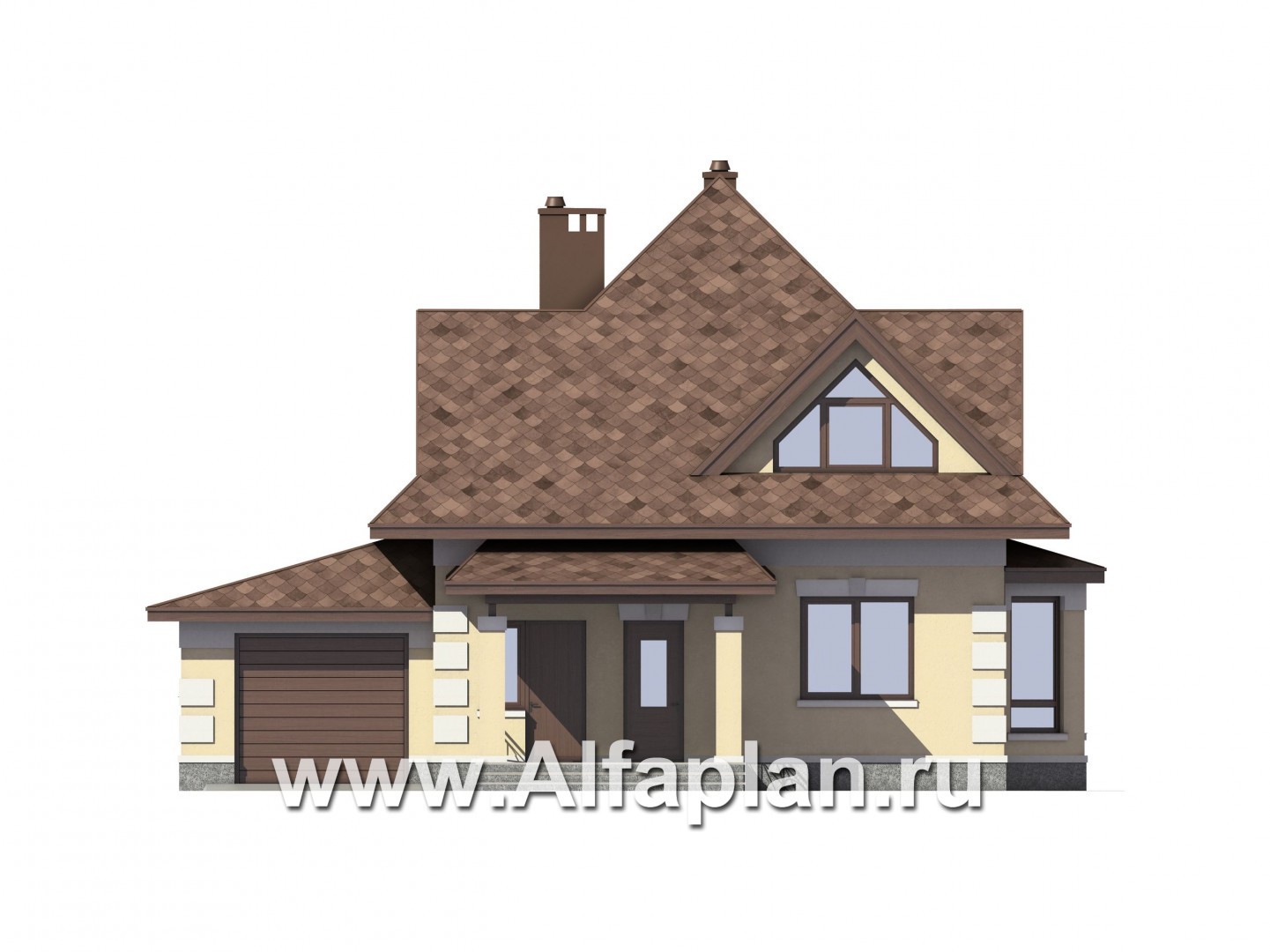

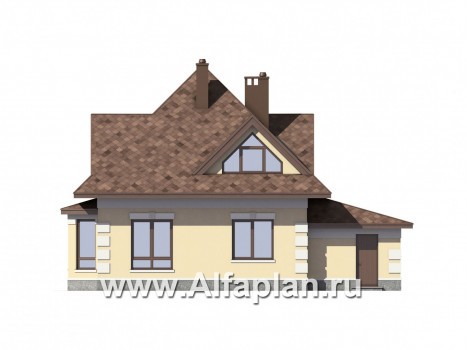

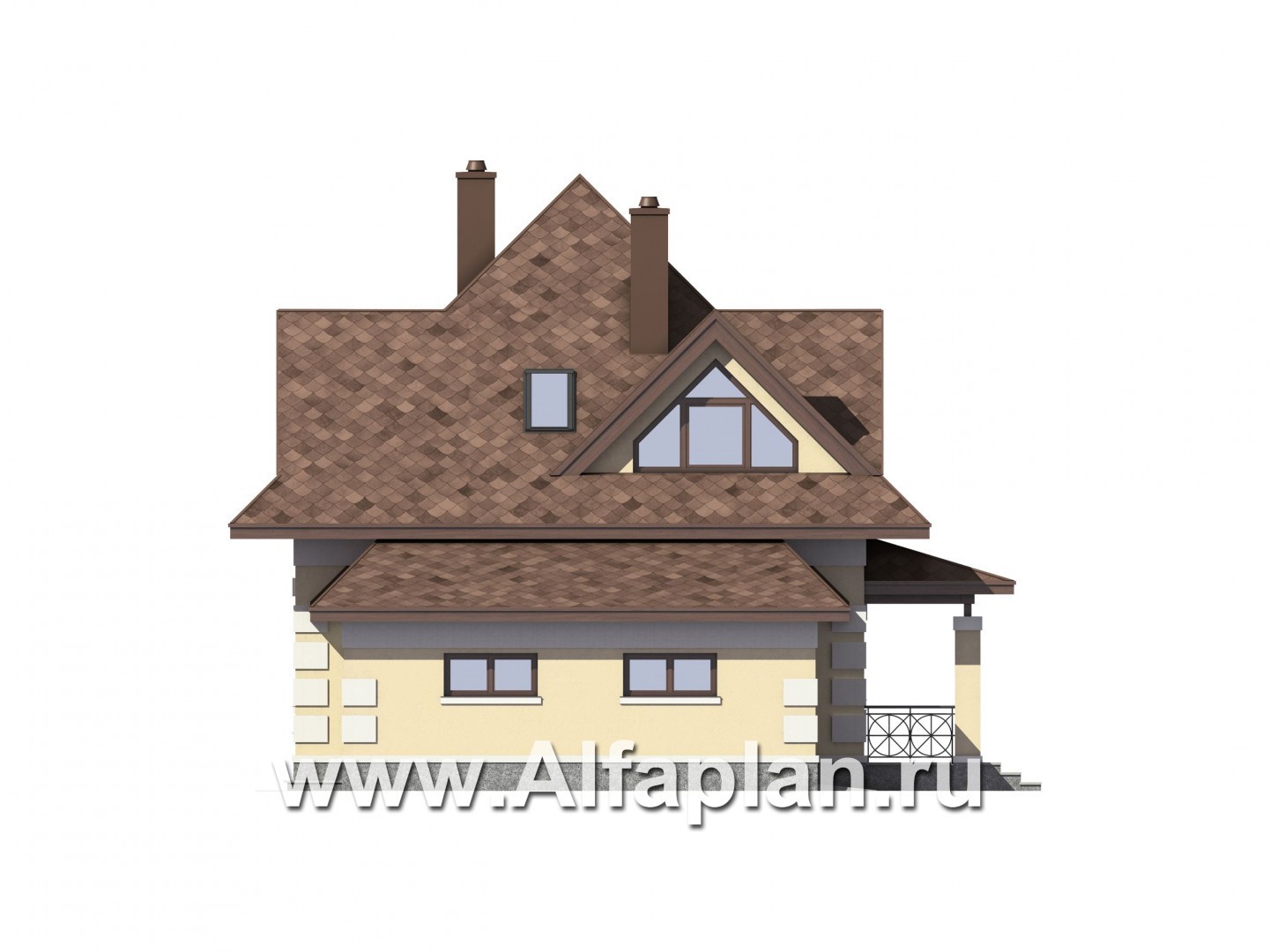

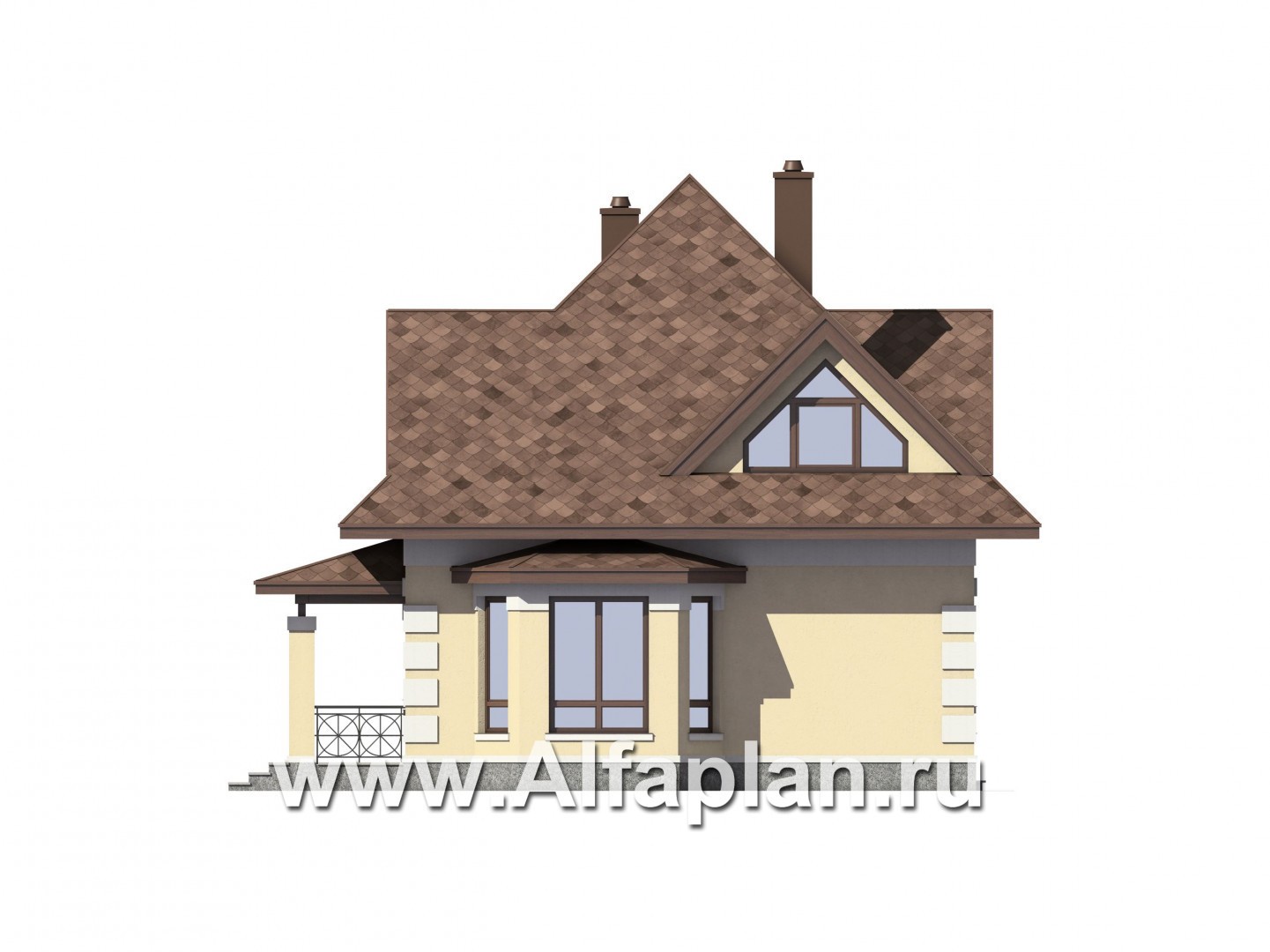

Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - фасад дома
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - фасад дома
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - фасад дома
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - фасад дома
  • Один в Один!
Автор проекта: Aрхитекторы - партнеры
  • Общая площадь дома:130.3 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    47 800 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    15 000 ₽
  • Строительный паспорт проекта    5 000 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    3 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)"    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Заказать проектПоложить в мои желания
Купить в один кликЗадать вопрос по проекту
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:
Telegram
WhatsApp

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 130.3 м²

Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, гараж на 1 авто - технические характеристики

Срок готовности проект готов, срок 3 дня
Тип фундамента монолитная ж/б плита
Тип наружных стен газо(пено)бетонные блоки
Тип внутренних несущих стен газо(пено)бетонные блоки
Тип перекрытий по деревянным балкам
Тип кровли битумная черепица
Наружная отделка стен декоративная штукатурка
Наружная отделка цоколя облицовочный камень
Гараж С гаражом-навесом
Высота дома от уровня пола 1-го этажа 9.22 м
Высота 1-го этажа от пола до потолка 2.74 м
Высота 2-го этажа от пола до потолка 3.2 м
Ширина 14 м
Длина 10 м
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Варианты проекта

Превью проекта «Проект дома с мансардой, планировка 3 спальни, для маленького участка» Подробнее
Проект дома с мансардой, планировка 3 спальни, для маленького участка
  • 3
  • 1
  • .
  • Площадь
    102.1 м²
  • G22
Превью проекта «Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, для маленького участка»
  • Один в Один!
Подробнее
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, для маленького участка
  • 4
  • 1
  • .
  • Площадь
    108.9 м²
  • G22a
Превью проекта «Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, навес на 1 авто» Подробнее
Проект дома с мансардой, планировка 3 спальни, с эркером и кабинетом на 1 эт, навес на 1 авто
  • 4
  • 1
  • 1
  • .
  • Площадь
    116.3 м²
  • G22c

Описание проекта

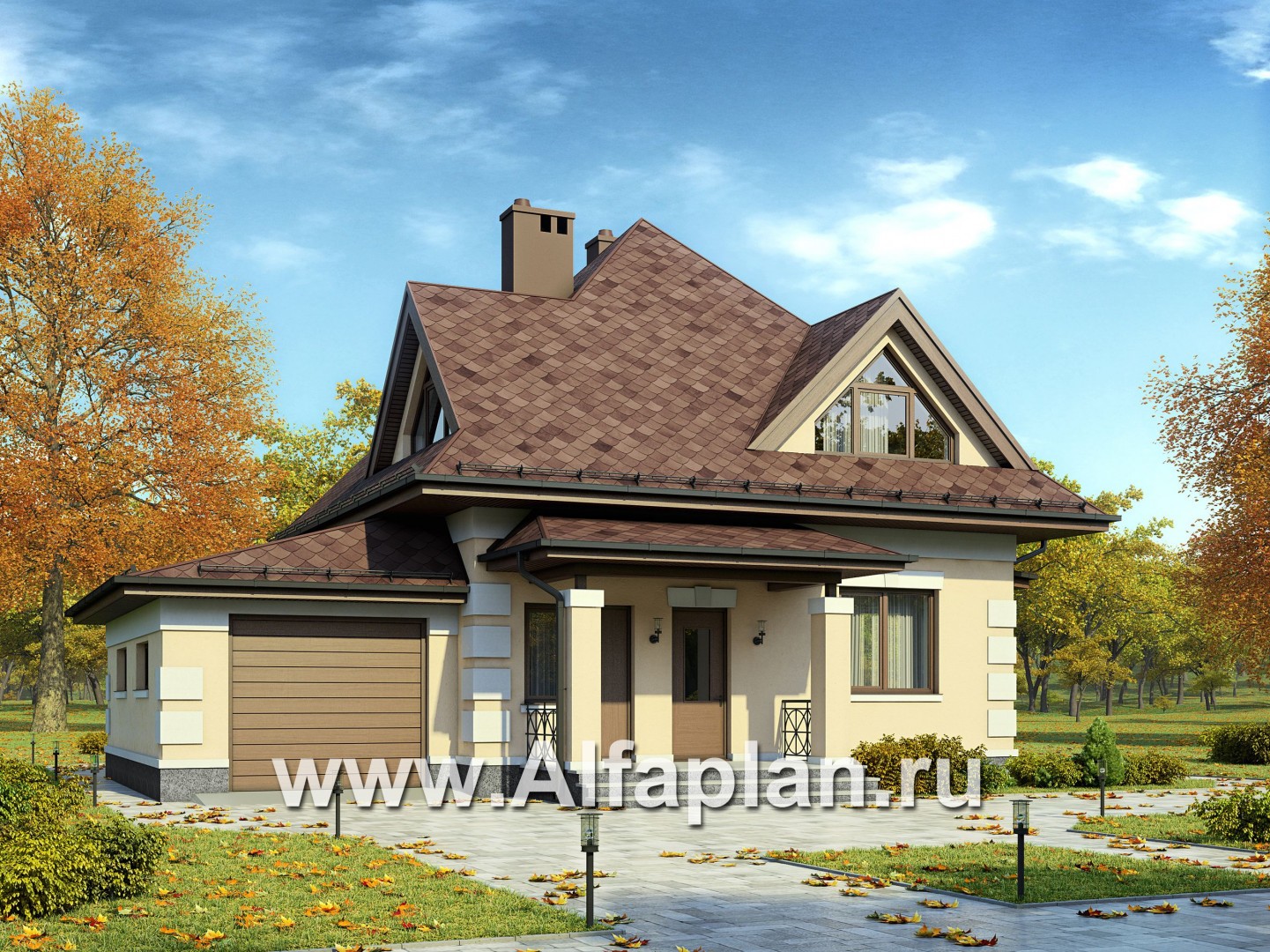

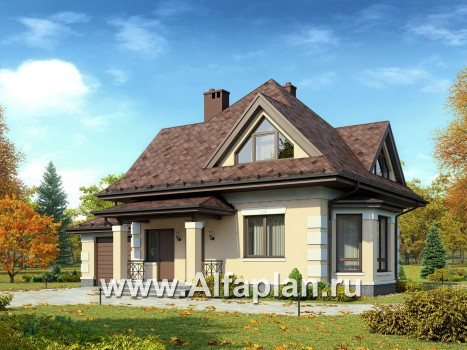

Удобный и стильный коттедж, представленный студией Альфаплан, обращает на себя внимание высокой причудливой крышей с вертикальными мансардными окнами, которые своей формой повторяют уклоны скатов. Такого освещения вполне хватает для всех помещений мансардного этажа. Вход в дом находится на высоком крылечке с двумя колоннами, отделанными декоративной штукатуркой в едином стиле с отделкой наружных стен здания из газобетона. Высокий цоколь традиционно отделан облицовочным камнем. Слева от входной двери расположен просторный гараж для машины со вторым выходом и двумя большими окнами.

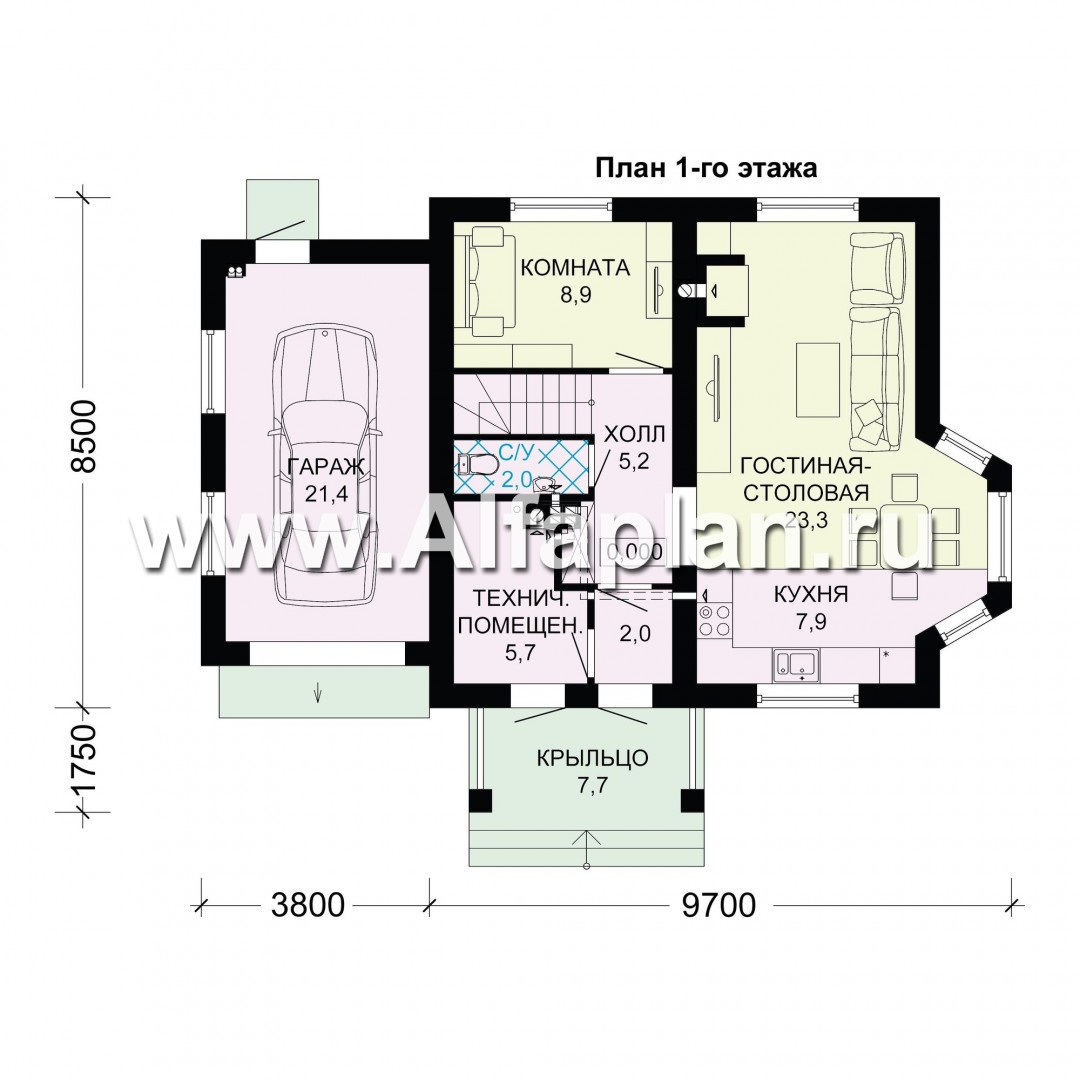

В дом ведут две двери. Через левую посетитель попадает в техническое помещение, а через правую – в квадратный тамбур, в котором есть дверь в котельную. Из тамбура посетитель попадает в холл с расположенным в нем санузлом и лестницей на второй этаж. С правой стороны холла вход в большую гостиную-столовую с эркером, в котором сделаны три больших окна. Гостиная объединена с кухней. Из холла также можно пройти в гостевую комнату, вход в которую находится справа от лестницы.

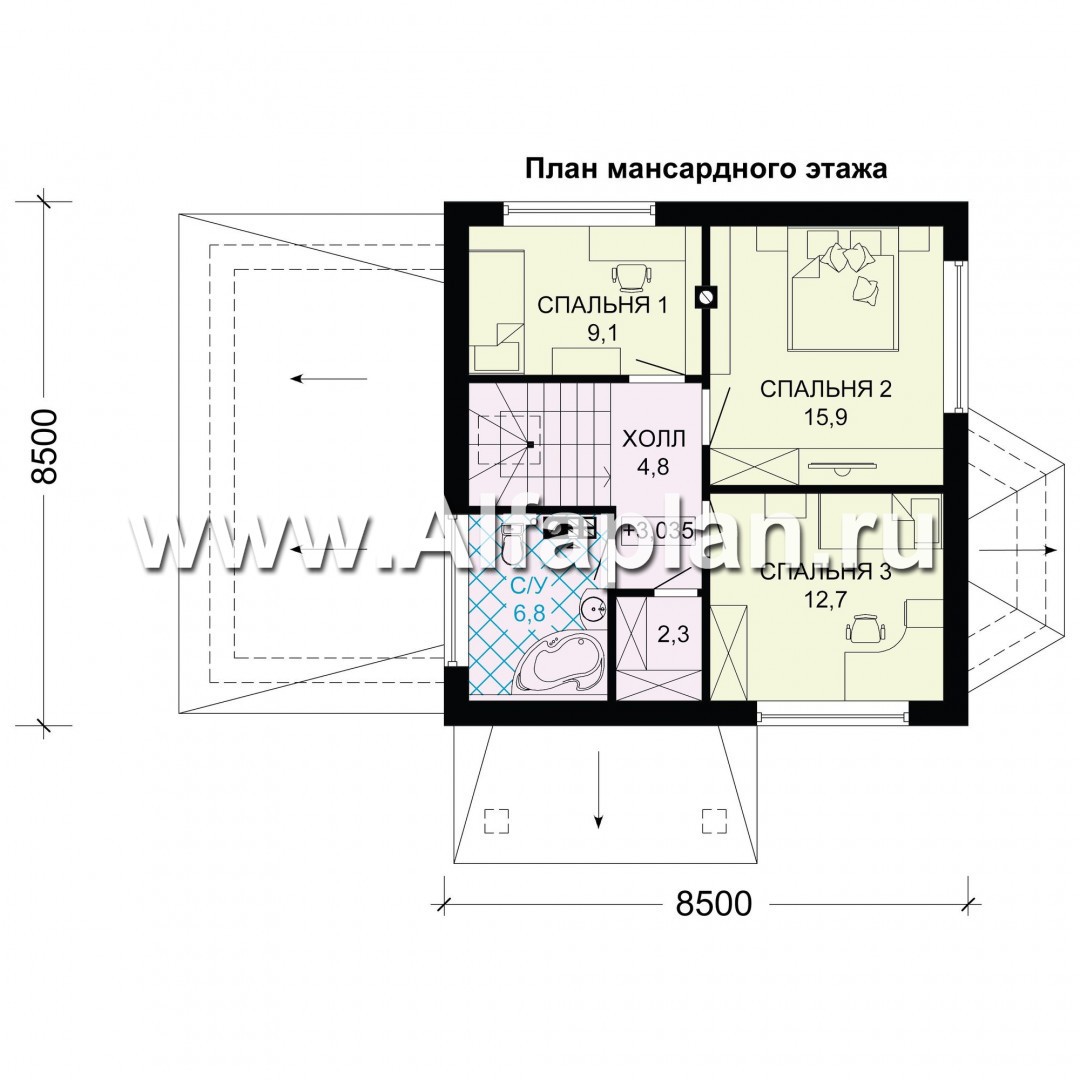

Поднявшись по лестнице на второй мансардный этаж, посетитель попадает в холл, из которого три двери ведут в спальни для семьи хозяина дома, а четвертая – в совмещенный санузел справа от лестницы. Рядом с санузлом находится подсобное помещение квадратной формы. Как уже говорилось, естественное освещение второго этажа обеспечивается вертикальными мансардными окнами, в дополнение к которым установлены пластиковые оконные системы, одна из которых находится в санузле и выходит на ту сторону здания, где расположен гараж.

Похожие планировки

Похожие проекты Вместе с этим проектом предлагаем

ПОСТОЯННЫЕ АКЦИИ, читать подробнее

Комментарии 1

  • Нефтеюганск

    Добрый день! В описании проекта написано, что в мансардном этаже два окна, на плане же окна есть в каждом помещении, т.е. 4 окна. Сколько в итоге окон в мансарде?

    Добрый день, Юлия.Вы совершенно правы, на мансардном этаже дома 4 окна, по одному в каждом помещении.
    Опечатка из текста удалено. Вам спасибо за внимание и замечание.
