323A «Якорь» - проект дома с мансардой, с оригинальным эркером, в скандинавском стиле

«Якорь» - проект дома с мансардой, с оригинальным эркером, в скандинавском стиле - основное изображение
Роллеты АЛЮТЕХ Престиж
(Реклама)
Роллеты АЛЮТЕХ Престиж
К зеркальному варианту

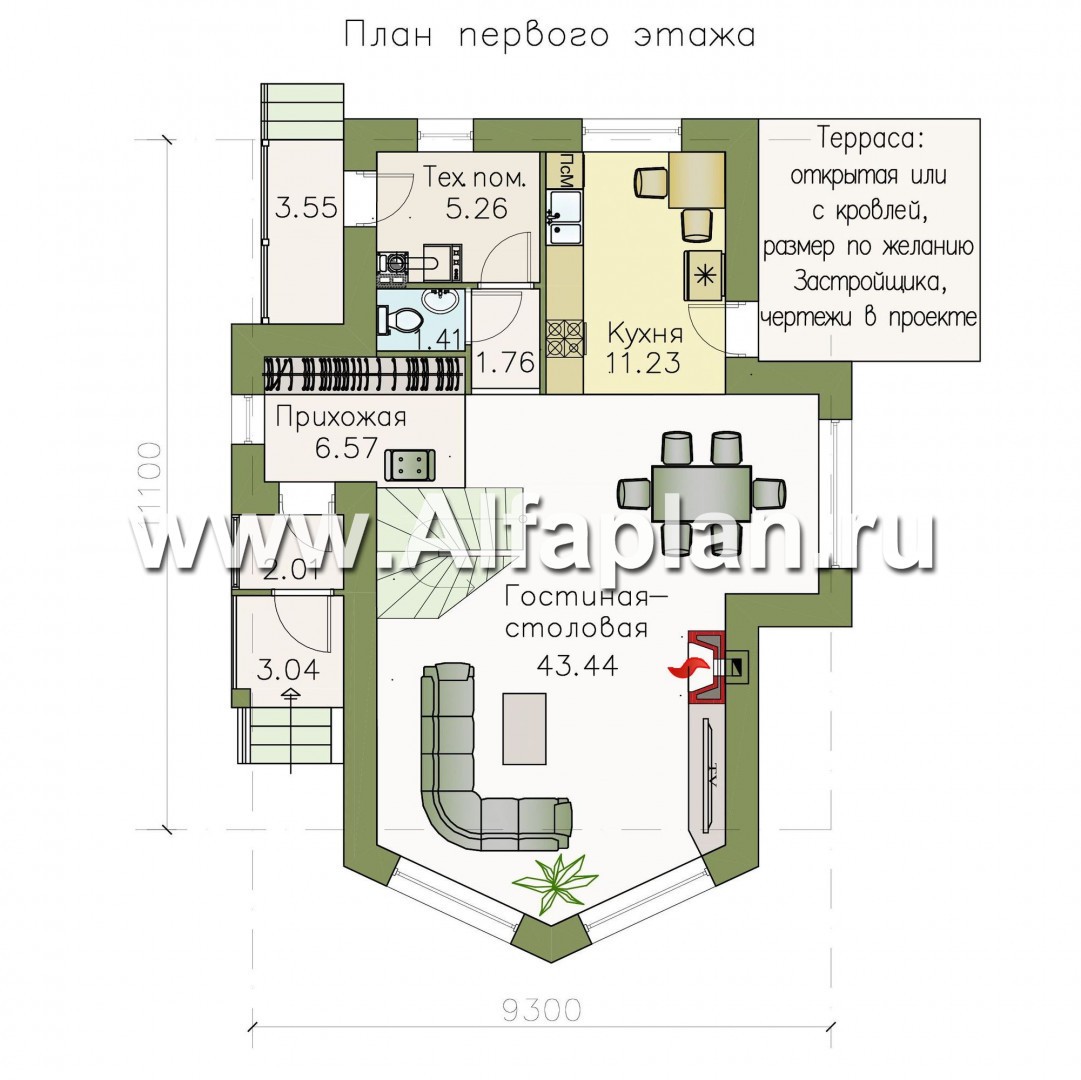

«Якорь» - проект дома с мансардой, с оригинальным эркером, в скандинавском стиле - план дома

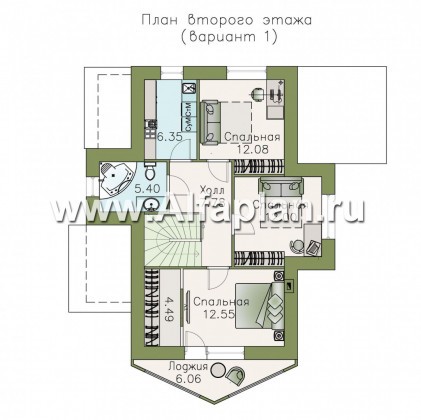

«Якорь» - проект дома с мансардой, с оригинальным эркером, в скандинавском стиле - план дома
«Якорь» - проект дома с мансардой, с оригинальным эркером, в скандинавском стиле - план дома
«Якорь» - проект дома с мансардой, с оригинальным эркером, в скандинавском стиле - дизайн дома №1
«Якорь» - проект дома с мансардой, с оригинальным эркером, в скандинавском стиле - дизайн дома №2
«Якорь» - проект дома с мансардой, с оригинальным эркером, в скандинавском стиле - дизайн дома №3

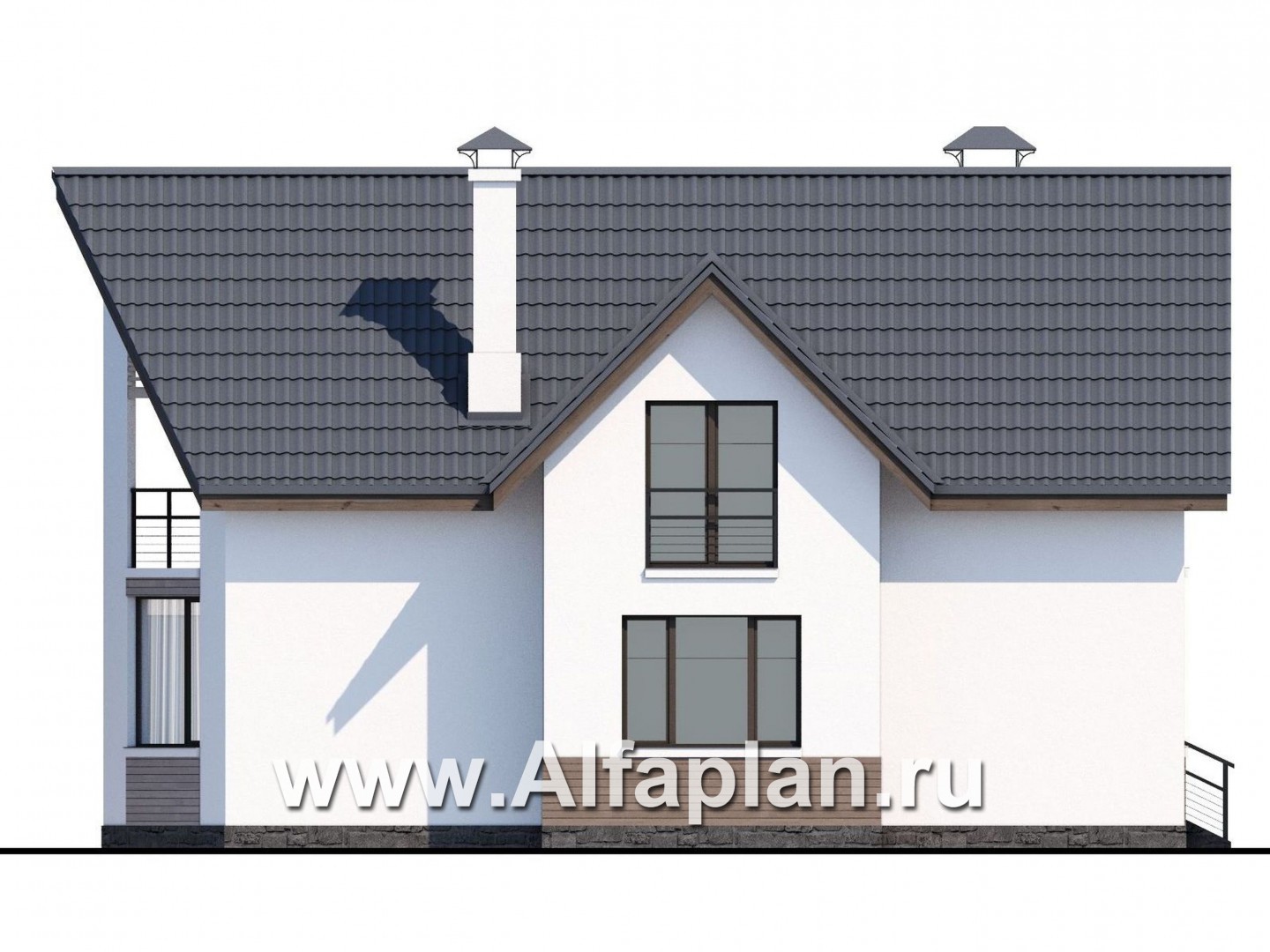

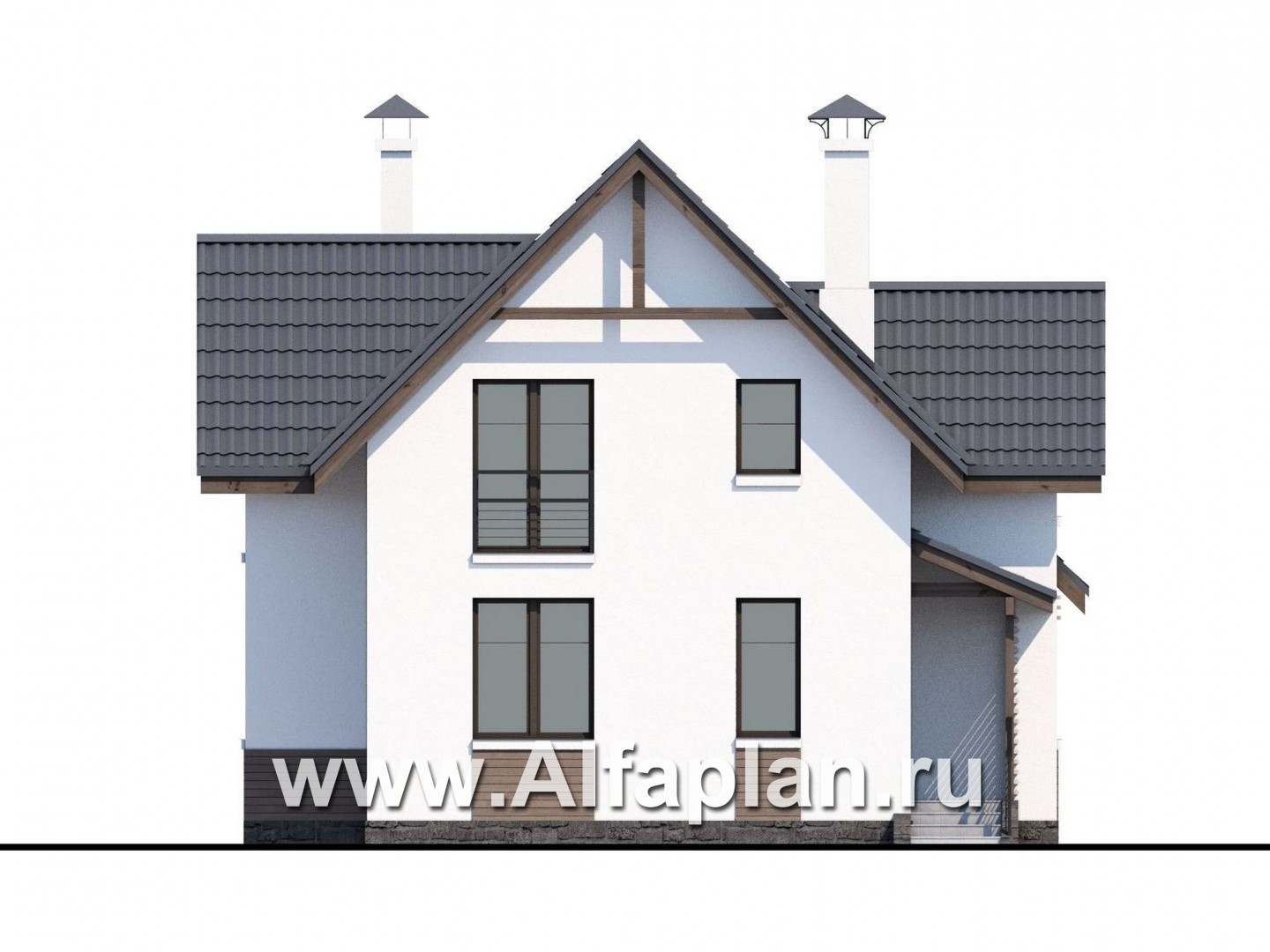

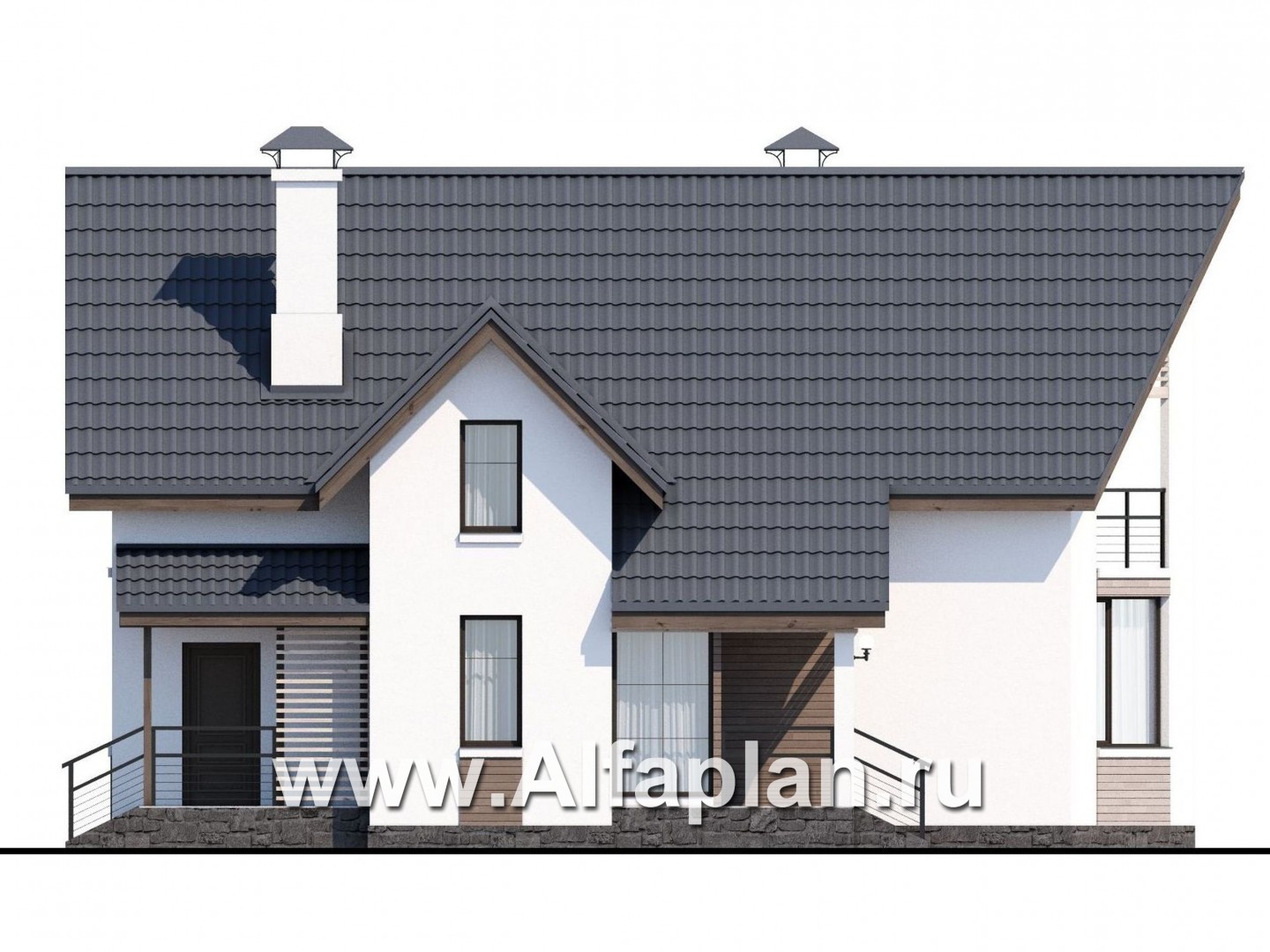

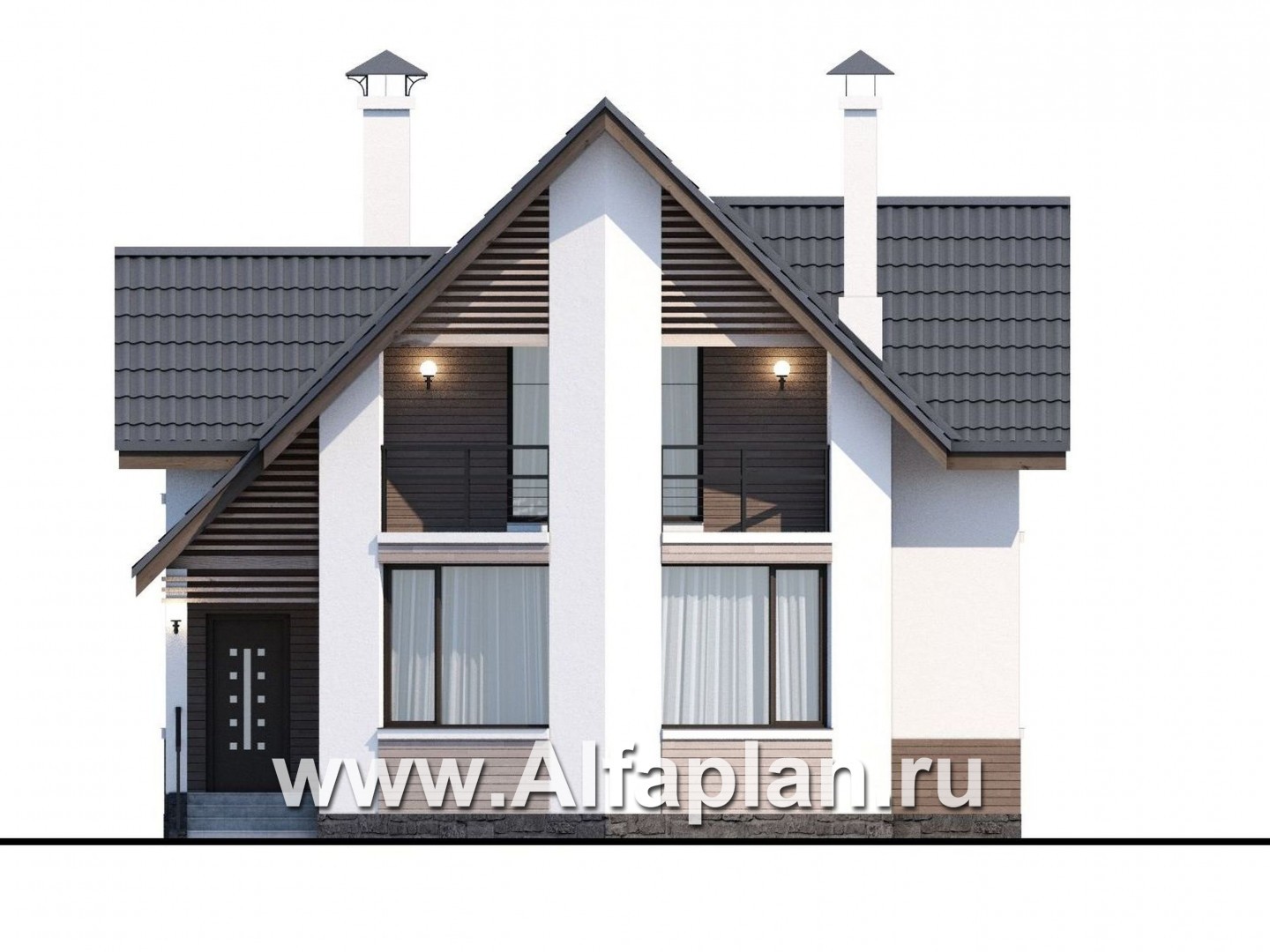

«Якорь» - проект дома с мансардой, с оригинальным эркером, в скандинавском стиле - фасад дома
«Якорь» - проект дома с мансардой, с оригинальным эркером, в скандинавском стиле - фасад дома
«Якорь» - проект дома с мансардой, с оригинальным эркером, в скандинавском стиле - фасад дома
«Якорь» - проект дома с мансардой, с оригинальным эркером, в скандинавском стиле - фасад дома
  • Один в Один!
Автор проекта: В. Тарасов
  • Общая площадь дома:138.66 м²
  • Площадь отапливаемых помещений:130.32 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    40 900 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    12 300 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽

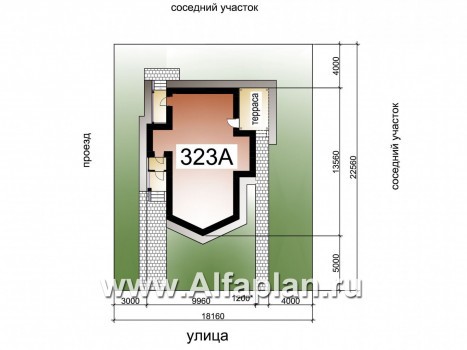

  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)"    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Проект отопления ТЕПЛЫЕ ПОЛЫ + радиаторы (типовой вариант)    6 500 ₽
  • Вариант фундамента - ленточный монолитный глубиной заложения 2,0м    6 500 ₽
Заказать проектПоложить в мои желания
Купить в один кликЗадать вопрос по проекту
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:
Telegram
WhatsApp

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 138.66 м²

«Якорь» - проект дома с мансардой, с оригинальным эркером, в скандинавском стиле - технические характеристики

Срок готовности проект готов, срок 3 дня
Тип фундамента монолитная ж/б плита
Тип наружных стен кирпич/газо(пено)бетонные блоки
Тип внутренних несущих стен кирпич
Тип перекрытий монолитная ж/б плита над 1-ым эт, по деревянным балкам над 2-ым
Тип кровли битумная черепица
Наружная отделка стен декоративная штукатурка
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Ширина 9 м
Длина 11 м
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Варианты проекта

Превью проекта ««Якорь» - проект дома с мансардой, с террасой оригинальной формы, в скандинавском стиле» Подробнее
«Якорь» - проект дома с мансардой, с террасой оригинальной формы, в скандинавском стиле
  • 3
  • 2
  • .
  • Площадь
    148.52 м²
  • 323B
Превью проекта ««Малая Родина» - проект дома с мансардой, открытая планировка, в стиле эклектика» Подробнее
«Малая Родина» - проект дома с мансардой, открытая планировка, в стиле эклектика
  • 3
  • 1
  • .
  • Площадь
    129.66 м²
  • 523A
Превью проекта ««Малая Родина» - проект дома с мансардой, открытая планировка, с красивой верандой, в стиле эклектика» Подробнее
«Малая Родина» - проект дома с мансардой, открытая планировка, с красивой верандой, в стиле эклектика
  • 3
  • 1
  • .
  • Площадь
    140.47 м²
  • 523B

Описание проекта

Кто сказал, что геометрия фасадов дома непременно должна основываться на четырехугольных конструкциях? В конце концов, это скучно! Для всех, кто придерживается такой точки зрения, создан представленный здесь проект коттеджа.

Его основная отличительная черта – это массивный треугольный эркер, занимающий практически все пространство главного фасада. Стоит добавить, что «геометрические вольности» на этом не закончены: эркер венчает остроконечная кровля. При первом же взгляде на эту конструкцию становится понятно, почему проект назван «Якорь». С одной стороны, этот дом из пустотного кирпича (газо-, пенобетона), подобно якорю, останавливает на себе внимание. С другой стороны, эркер очень уж напоминает нос корабля, на котором вы, взяв на себя капитанскую миссию, будете смело штурмовать житейский океан.

Проектом кирпичного (пено-, газобетонного) дома предусмотрено два этажа, включая жилую мансарду. Пространство первого этажа преимущественного отдано под гостевую зону, которая примыкает к главному фасаду и представлена большой гостиной-столовой с камином. Столовая зона расположена в малом эркере со стороны бокового фасада, уголок отдыха – в центральном эркере. Существует вариант проекта, при котором часть пространства центрального эркера отдана под веранду (323B).

С гостиной-столовой сообщается кухня, откуда можно попасть на террасу. Наличие у нее кровли, ее площадь – все это обсуждается с заказчиком.

Разумеется, на первом этаже этого кирпичного (газо-, пенобетонного) дома нашлось место и для вспомогательных помещений. Это традиционная входная группа, которая представлена тамбуром и прихожей, а также техническое помещение, попасть в которое можно из тамбура, сообщающегося с гостиной-столовой. Техническое помещение оборудовано собственным выходом со стороны дворового фасада.

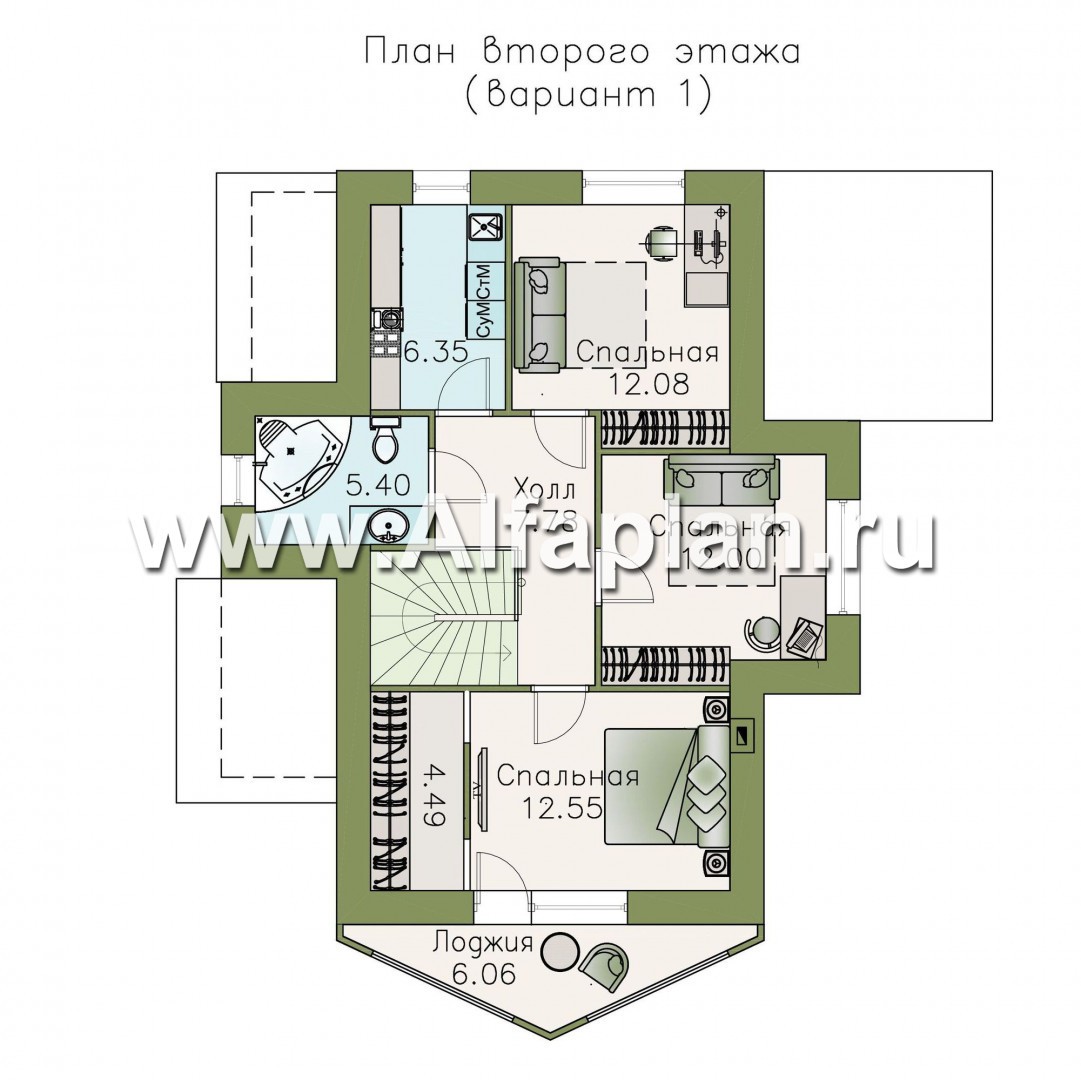

Пространство второго этажа отдано под приватную группу. Это три смежные спальни, сопоставимые по площади. При этом помещение, примыкающее к главному фасаду, располагает гардеробной комнатой, а также имеет выход на собственную лоджию.

Разумеется, на этаже запланировано санузел общего пользования – в данном случае, это ванная комната. Кроме того, на втором этаже проектом дома из пустотного кирпича (газо-, пенобетона) предусмотрено техническое помещение, которое соседствует с санузлом.

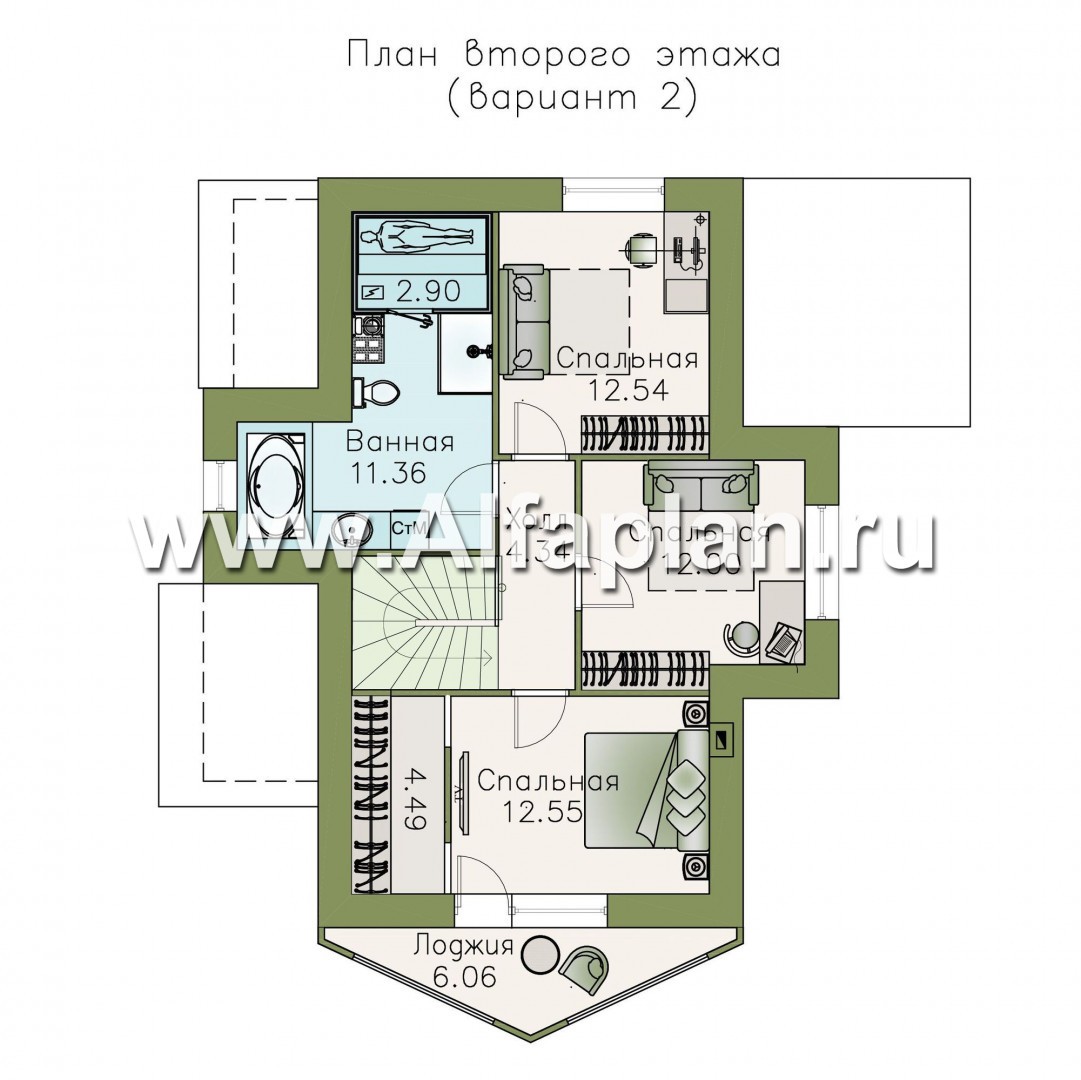

Существует второй вариант проекта, согласно которому хозблок, санузел и часть холла объединены в большую ванную комнату с солярием.

Похожие планировки

Похожие проекты Вместе с этим проектом предлагаем

ПОСТОЯННЫЕ АКЦИИ, читать подробнее

Комментарии 5

  • Симферополь

    Добрый день. При армировании перекрытия предполагается ли усиление в местах проема под лестницу и на месте опирания стен второго этажа со стороны балкона?

    Добрый день, Ильшат.
    Да, в монолитных перекрытиях в некоторых местах выполняется дополнительное усиление, в том числе и по краю лестничного проема.
    В конструктивной части проекта очень подробно показана схема армирования перекрытия, разработаны все необходимые узлы, подробные спецификации.

    Ответ на комментарий
    Моя оценка
  • Зерноград

    Добрый день! Какого типа отопление предусмотрено в данном проекте (тёплые полы или радиаторное)? Котёл газовый или электрический?

    Добрый день, Дмитрий.
     Проектом в жилых помещениях предусмотрена установка отопительных приборов типа: стальные панельные радиаторы "Kermi" (с воздуховыпускным краном и терморегулирующим клапаном) с настенным креплением и боковым подключением.

    Помещения ванной комнаты отапливаются при помощи «теплого пола».При необходимости, мы можем разработать вариант отопления с теплыми полами по Вашему заданию.На отопление и горячее водоснабжение используется котел с бойлером (с насосом и расширительным баком). Топливо для котла выбирается в зависимоСти от местных условий (газ, мазут, уголь и т.д.). В проекте дается расчетная мощность котла.

    Ответ на комментарий
    Моя оценка

  • Вопрос по проекту 323A Здравствуйте, сколько стоит проект? Как заказать?

    Здравствуйте, Артем!
    Стоимость проекта указана в таблице под главной визуализацией на странице с проектом. Проект имеет 100% готовность всех разделов и может быть предоставлен в кратчайшие сроки. Заказ проекта можно сделать на сайте. На странице с проектом под общей картинкой размещена красная кнопка "заказать проект дома". В ответ на Вашу заявку мы пришлем договор и счет. Счет можно оплатить в любом Банке, а также возможен электронный платеж.
    Ответ на комментарий
    Моя оценка

  • Вопрос по проекту 323A "Якорь" Здравствуйте! Заинтересовался вашим проектом. Хотелось бы узнать объемы строительных материалов, требующихся для строительства: 1. Стены-газосиликат+внутри кирпич, метров кубических 2. Площадь крыши, метров квадратных, и её высота В общем заполненные первые пять пунктов таблицы характеристик, которая предоставлена в проекте. Если это конечно же возможно.

    Вячеслав, здравствуйте.

    Расход материалов следующий: на наружные стены : газобетон/кирпич (альтернативно)- 73.6/74.4 м3, штукатурка - 156.3 м2. Площадь кровли -186.9 м2 . Фундамент - плита 250 мм толщиной - бетон -28.2 м3, арматура - 2.5 т. Стропильная конструкция -11.2 м3
    Ответ на комментарий
    Моя оценка
  • Ульяновск

    Вопрос по проекту 323A Сколько будет стоить такой дом без внутренней отделки?

    Здравствуйте, Ильдар!

    Стоимость строительства зависит от цены на строительные материалы, которая может быть различна в разных регионах, от стоимости строительных работ, которая также может существенно отличатся в зависимости от региона строительства и способа ведения строительных работ, от подготовительных работ и от удаленности места застройки. Правильную цифру Вы получите, только когда проведете тендер среди местных компаний и получите сметы, которые строители готовят на основании спецификации по расходу материалов, входящих в проект. Обязательно при проведении тендера требуйте, чтобы вам четко разделили смету на две части: материалы и рабочая сила.

    Ответ на комментарий
    Моя оценка
