181A «Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле

«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле - основное изображение К зеркальному варианту
«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле - план дома
«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле - план дома
«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле - дизайн дома №1
«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле - дизайн дома №2
«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле - дизайн дома №3
«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле - дизайн дома №4
«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле - дизайн дома №5
«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле - дизайн дома №6
«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле - фасад дома
«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле - фасад дома
«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле - фасад дома
«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле - фасад дома
  • Один в Один!
Автор проекта: В. Тарасов
  • Общая площадь дома:184.89 м²
  • Площадь отапливаемых помещений:159.59 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    49 900 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    13 100 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽

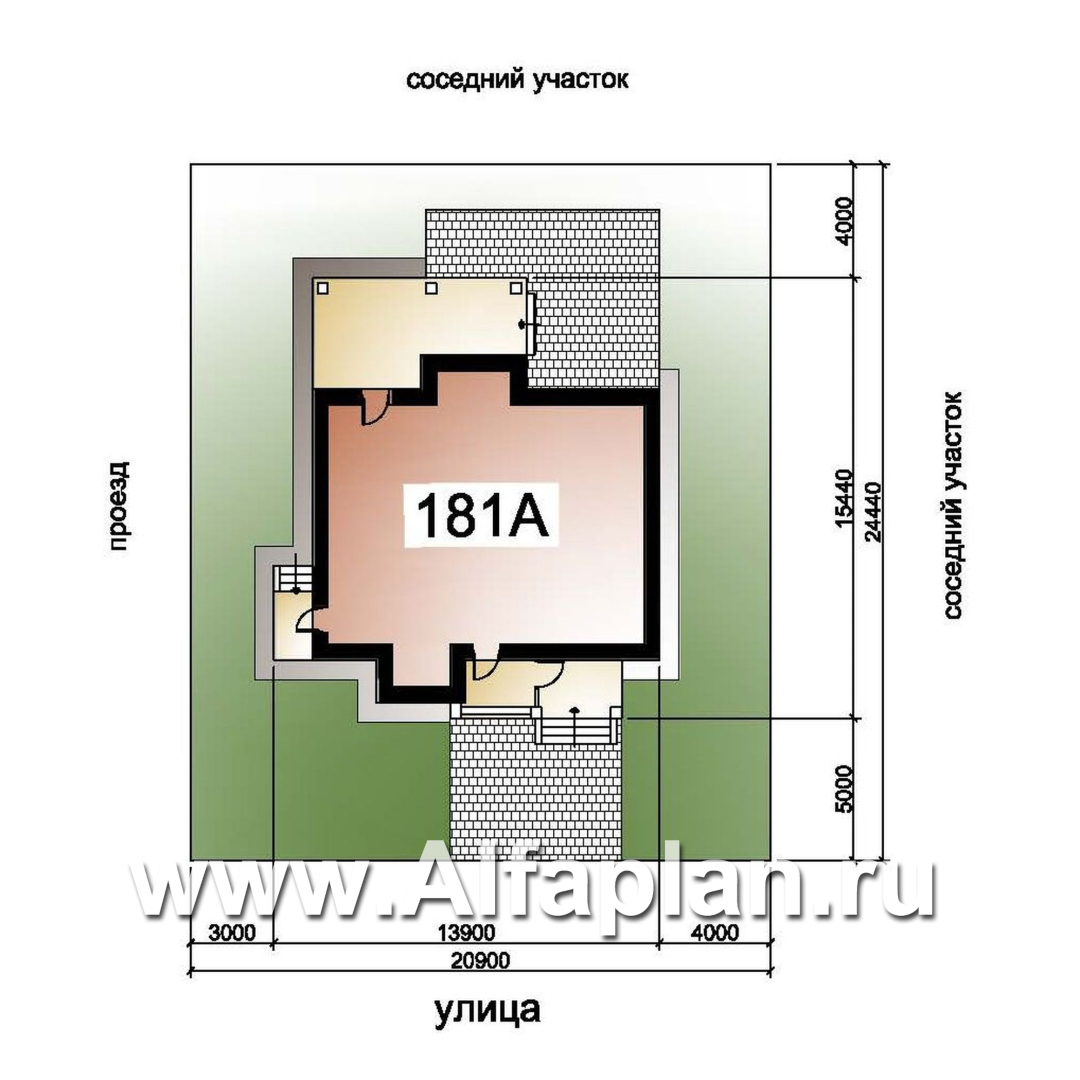

  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)"    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Заказать проектПоложить в мои желания
Купить в один кликЗадать вопрос по проекту
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:
Telegram
WhatsApp

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 184.89 м²

«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле - технические характеристики

Срок готовности проект готов, срок 3 дня
Тип фундамента монолитная ж/б плита 44.1 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 91 м³
Тип внутренних несущих стен кирпич 18.5/18.7 м³
Тип перекрытий монолитная ж/б плита над 1-ым этажом, подшивка под стропилами над 2-ым 18.7 м³
Тип кровли натуральная черепица 247.4 м²
Наружная отделка стен лицевой кирпич, камень, штукатурка 209.6/32.4/37.8 м²
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Высота дома от уровня пола 1-го этажа 8.56 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 2.85 м
Высота мансардного скоса 1.6 м
Ширина 11 м
Длина 15 м
Мощность котла с бойлером горячей воды 40 кВт
Расчётная электрическая нагрузка с учетом электроплиты 18 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Варианты проекта

Превью проекта ««Бавария» - проект дома с мансардой, с балконом и стеррасой, с гаражом и двускатной кровлей, в немецком стиле,»
  • Один в Один!
Подробнее
«Бавария» - проект дома с мансардой, с балконом и стеррасой, с гаражом и двускатной кровлей, в немецком стиле,
  • 3
  • 2
  • 1
  • .
  • Площадь
    203.1 м²
  • 179A
Превью проекта ««Эгоист» - проект дома с мансардой, с эркером и с террасой, в немецком стиле» Подробнее
«Эгоист» - проект дома с мансардой, с эркером и с террасой, в немецком стиле
  • 5
  • 3
  • 1
  • .
  • Площадь
    261.27 м²
  • 160A
Превью проекта ««Зальцбург» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле»
  • Один в Один!
Подробнее
«Зальцбург» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле
  • 4
  • 2
  • .
  • Площадь
    184.87 м²
  • 182A

Описание проекта

«Грюневальд» - проект дома с мансардой, с балконом и с террасой, план с кабинетом на 1 эт, в немецком стиле

Похожие планировки

Похожие проекты Вместе с этим проектом предлагаем

ПОСТОЯННЫЕ АКЦИИ, читать подробнее

Комментарии 4

  • Химки

    Понравился ваш Проект Грюневальд. Есть несколько вопросов №1 По поводу стен на 2ом этаже - вопрос пояснил картинкой №2 Возможна ли минимальная коррекция высоты потолков например Высоту 1 этажа увеличить на 10 см. Высоту 2 этажа увеличить на 25 см. Увеличение высота мансардного скоса тоже на 25 см.

    Вадим, здравствуйте.
    На втором этаже уклон кровли начинается на высоте 0.8 м от пола. Чтобы создать комфортный профиль помещения дополнительно монтирутся перегородки, так, что бы уклон начинался на высоте 1.6 м от пола. Между перегородкой, стеной и кровлей образуется глухой "карман".
    Вадим, изменить высоты этажей можно, но  мы такие изменения не вносим, на проектном уровне это означает очень существенную переработку проекта.

    Ответ на комментарий
    Моя оценка
  • Краснодар

    Добрый день! Проект очень хороший, единственное, хотелось бы увеличить ванную на втором этаже, подскажите пожалуйста, это возможно? и если да, то сколько будет стоить и как изменится внешний вид дома? Почему-то не могу представить...

    Дарья, здравствуйте.
    Приносим извинения за задержку с ответом, технический сбой.
    Увеличить ванную комнату на втором этаже можно только за счет площади существующих помещений, например, на месте одной из спален.

    Ответ на комментарий
    Моя оценка
  • Курск

    Добрый День! Действительно красивый и функциональный проект! Подскажите : * изменение типа фундамента - услуга платная? * замена натуральной на битумную черепицу повлечет внесение изменений в конструктив крыши? * расчет материалов стен, при заказе проекта, корректируется под региональные условия заказчика или даются "как есть" в проекте и нужно будет просчитывать отдельно?

    Дмитрий, здравствуйте.
    Благодарим Вас за такой хороший отзыв о нашем проекте.
    Разработка другой конструкции фундамента под Ваш участок работа платная, стоимость 17000 рубл., срок 5-7 раю. дней.
    Стропильная конструкция в проекте универсальная, замена черепицы не потребуется изменения конструкции.
    В проекты заложена возможность адаптации к различным климатическим условиям.
    Наружные стены предусмотрены из газобетона или пустотного кирпича ( альтернативно) т.е. и тот и другой материал заложен в проекте, рассчитан в спецификации. Конструкция стены многослойная : 375/400 мм - газобетон + слой утеплителя- Мин. вата (от 50 до 100 мм, толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + лицевой кирпич ( штукатурка). В случае использования пустотного кирпича, несущая часть стены — пустотный кирпч 380 мм.
    У нас на сайте в разделе Технологии строительства /онлайн размещена таблица с теплотехническими коэффициентами ограждающих конструкций по регионам. Вы сможете подобрать свой вариант стены

    Ответ на комментарий
    Моя оценка
  • Барнаул

    Здравствуйте,очень заинтересовал данный проект, пока я считаю его наиболее подходящим для нашей семьи,единственное что меня интересует,возможна ли пристройка гаража, использование ленточного монолитного фундамента, и очень хотелось бы уточнить кол-во затрачиваемый материалов. Заранее благодарю.

    Анастасия, здравствуйте.
    Это новый проект, сейчас он находится в стадии доработки, поэтому точных цифр по расходу материалов пока нет. Ленточный фундамент может быть применен и разработан к этому проекту по Вашему заданию и для Вашего участка. Гараж к этому проекту не предусмотрен, есть варианты пожилых по планировке и облику домов с гаражом 22А, А23-2, 160А.

    Ответ на комментарий
    Моя оценка
