468A-S «Арс» - проект двухэтажного дома с плоской кровлей, в стиле хай-тек, для узкого участка

Автор проекта: В. Тарасов
  • Общая площадь дома:111.25 м²
  • Площадь отапливаемых помещений:102.72 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    37 800 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    12 300 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)"    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Вариант фундамента - на буронабивных сваях глубиной заложения 6,2м    7 000 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 111.25 м²

«Арс» - проект двухэтажного дома с плоской кровлей, в стиле хай-тек, для узкого участка - технические характеристики

Тип фундамента монолитная ж/б плита
Тип наружных стен кирпич/газо(пено)бетонные блоки
Тип внутренних несущих стен кирпич
Тип перекрытий монолитная ж/б плита
Тип кровли наплавляемый гидроизоляционный ковер/полимерная мембрана
Наружная отделка стен декоративная штукатурка, деревянная/искусственная вагонка
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Ширина 8 м
Длина 14 м
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

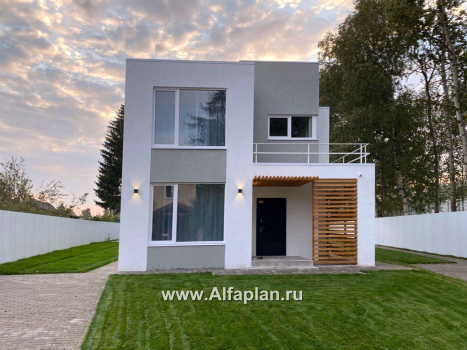

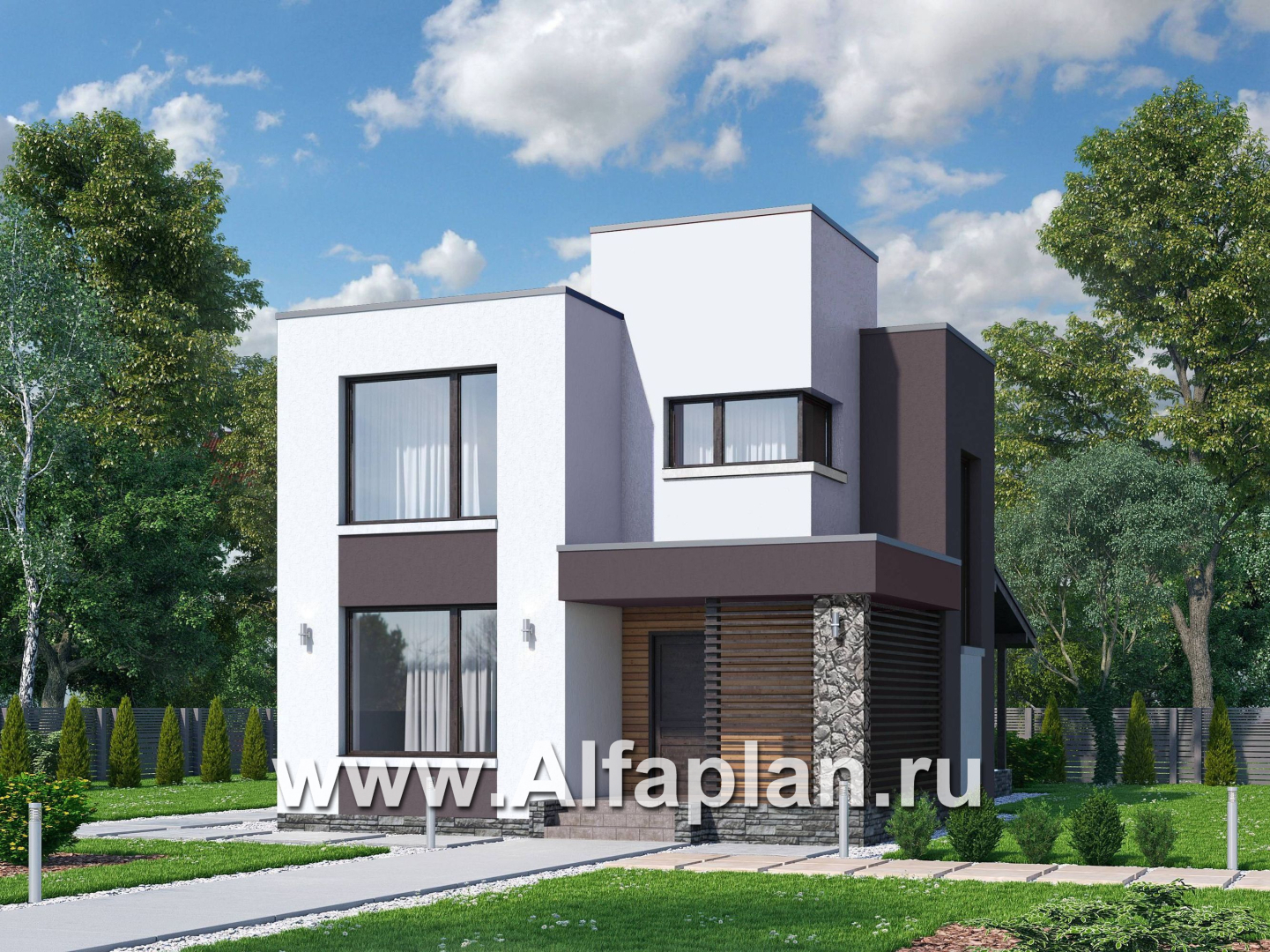

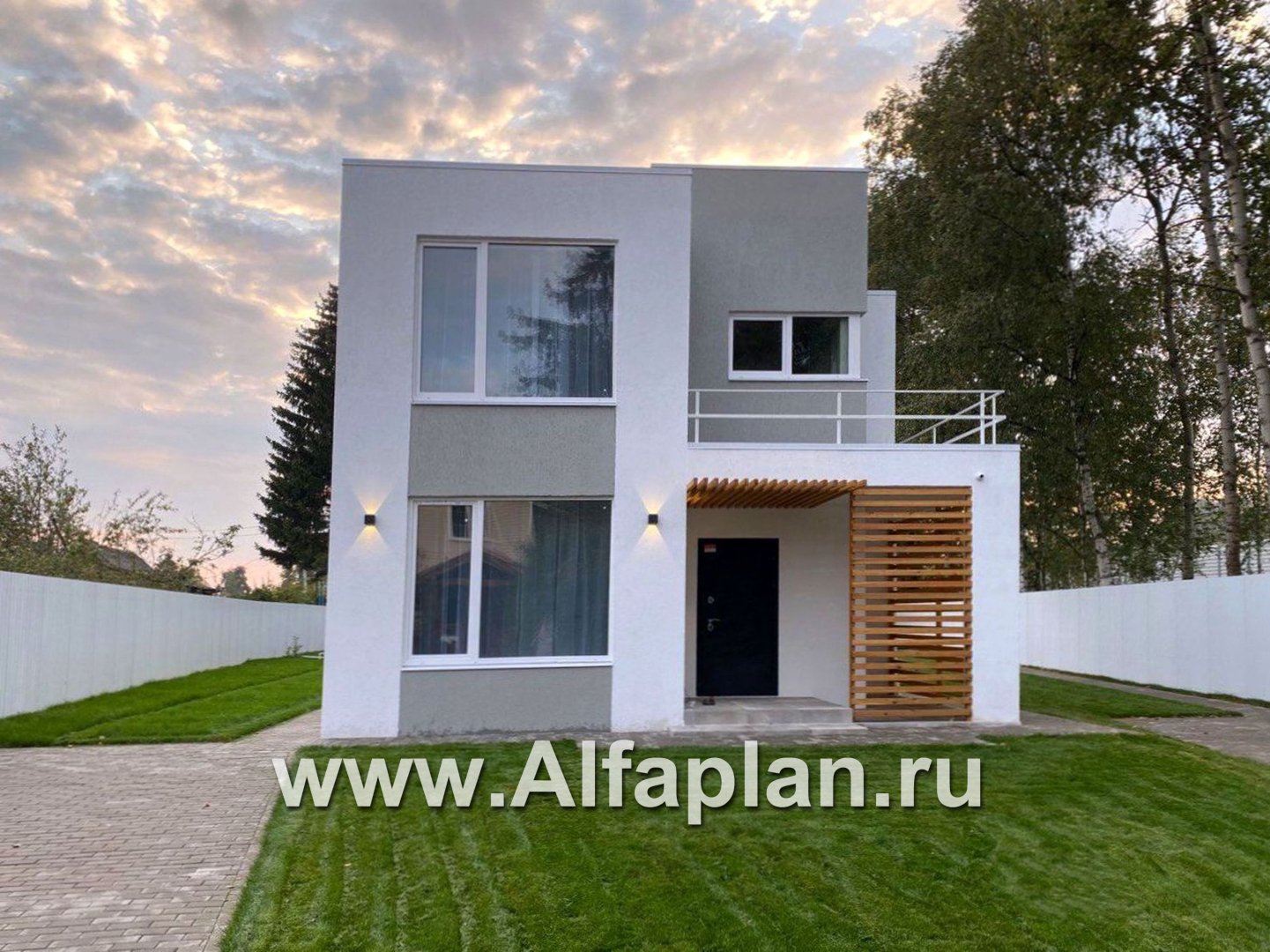

468А – не только замечательное решение для тех, кому достался очень узкий надел земли под строительство. Этот непривычный на первый взгляд, экстравагантный и смелый проект, сделает знаменитым его владельца, так как не обратить внимания на такую выдающуюся постройку просто невозможно.

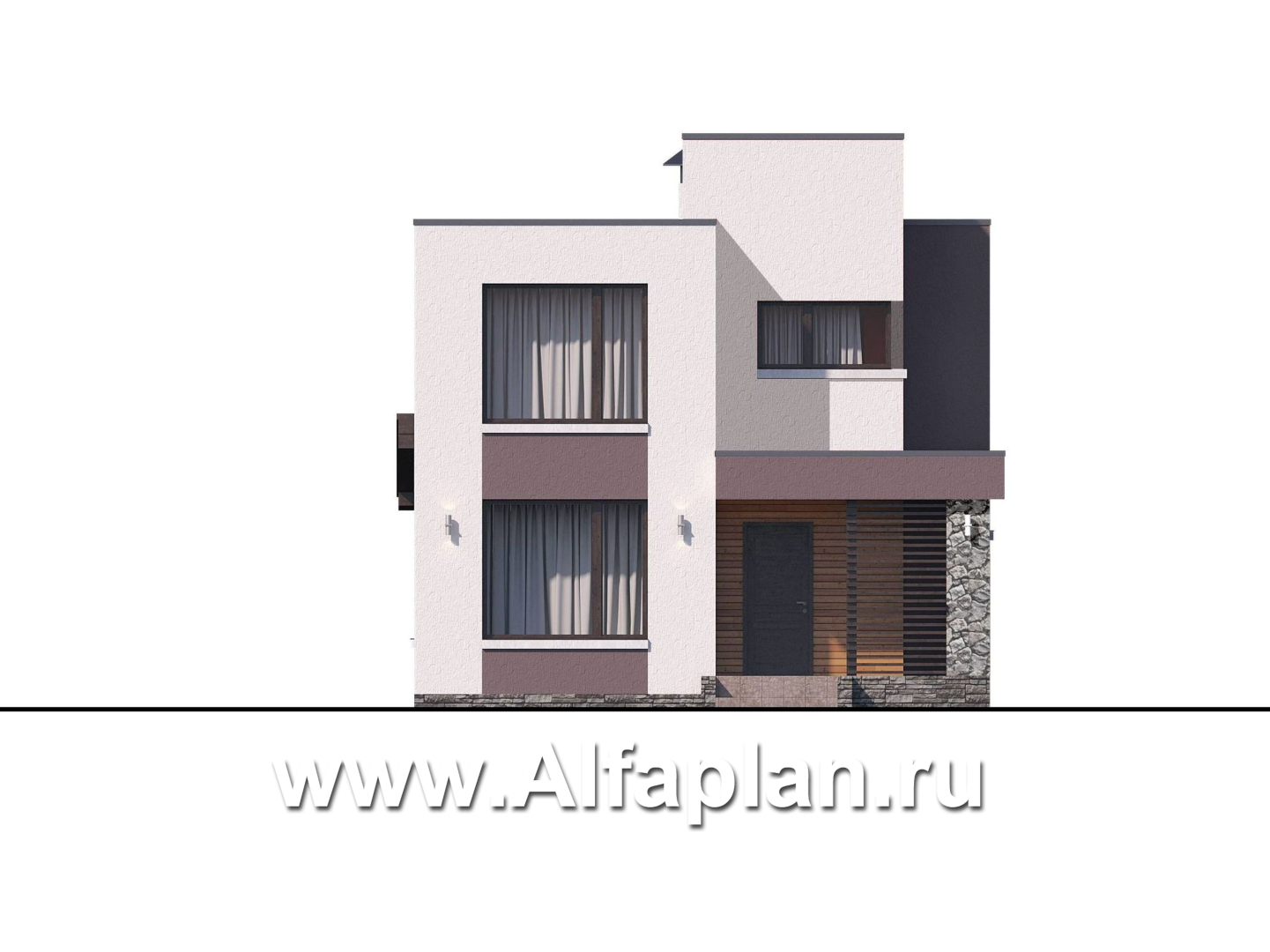

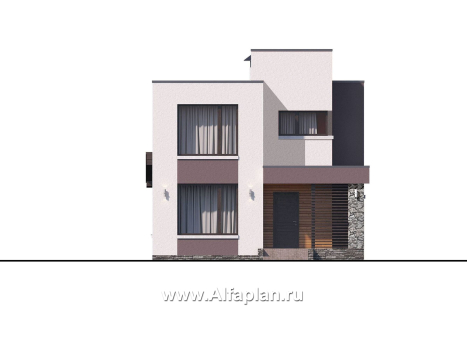

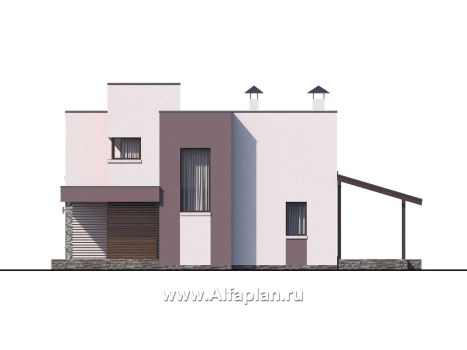

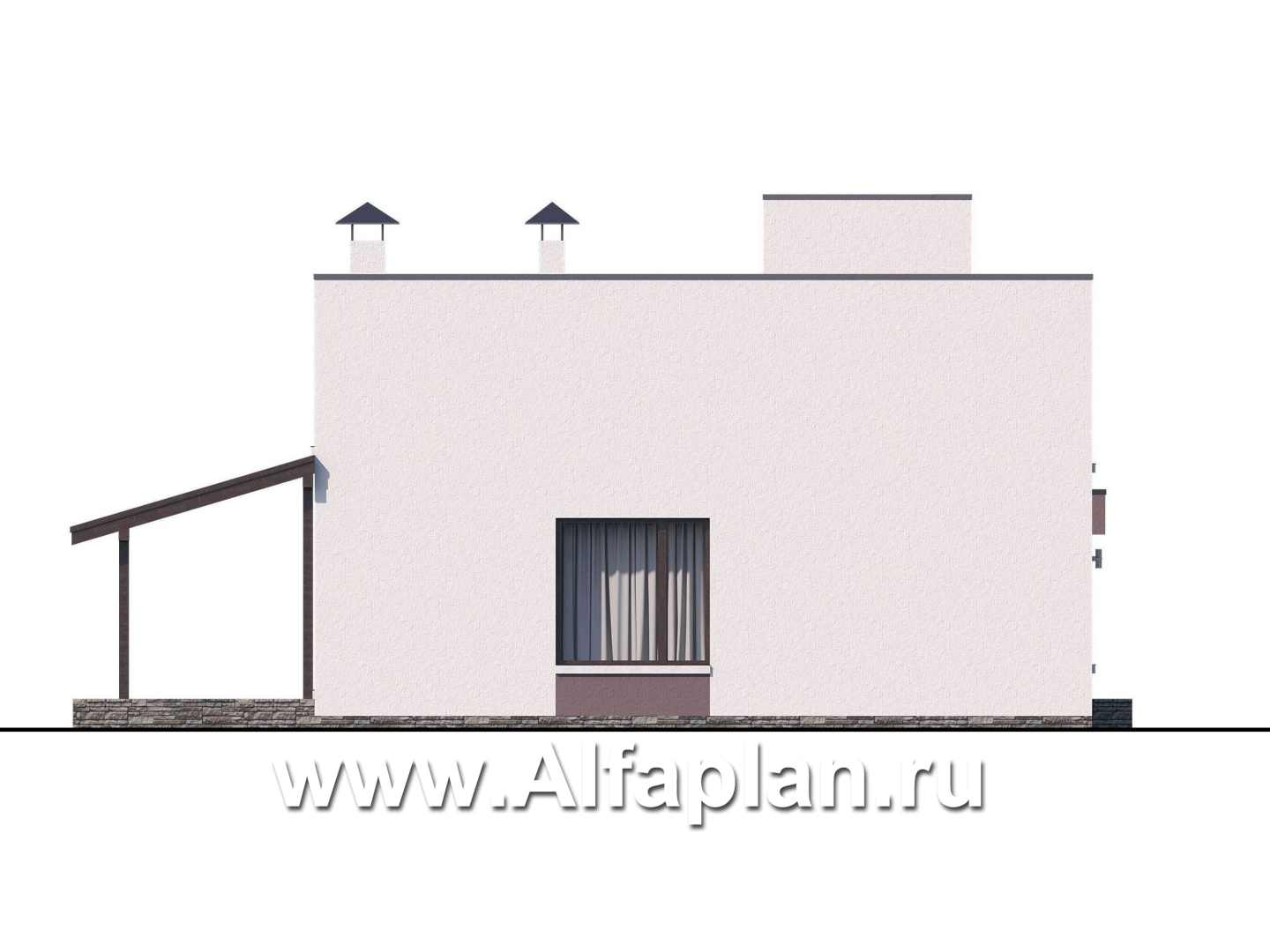

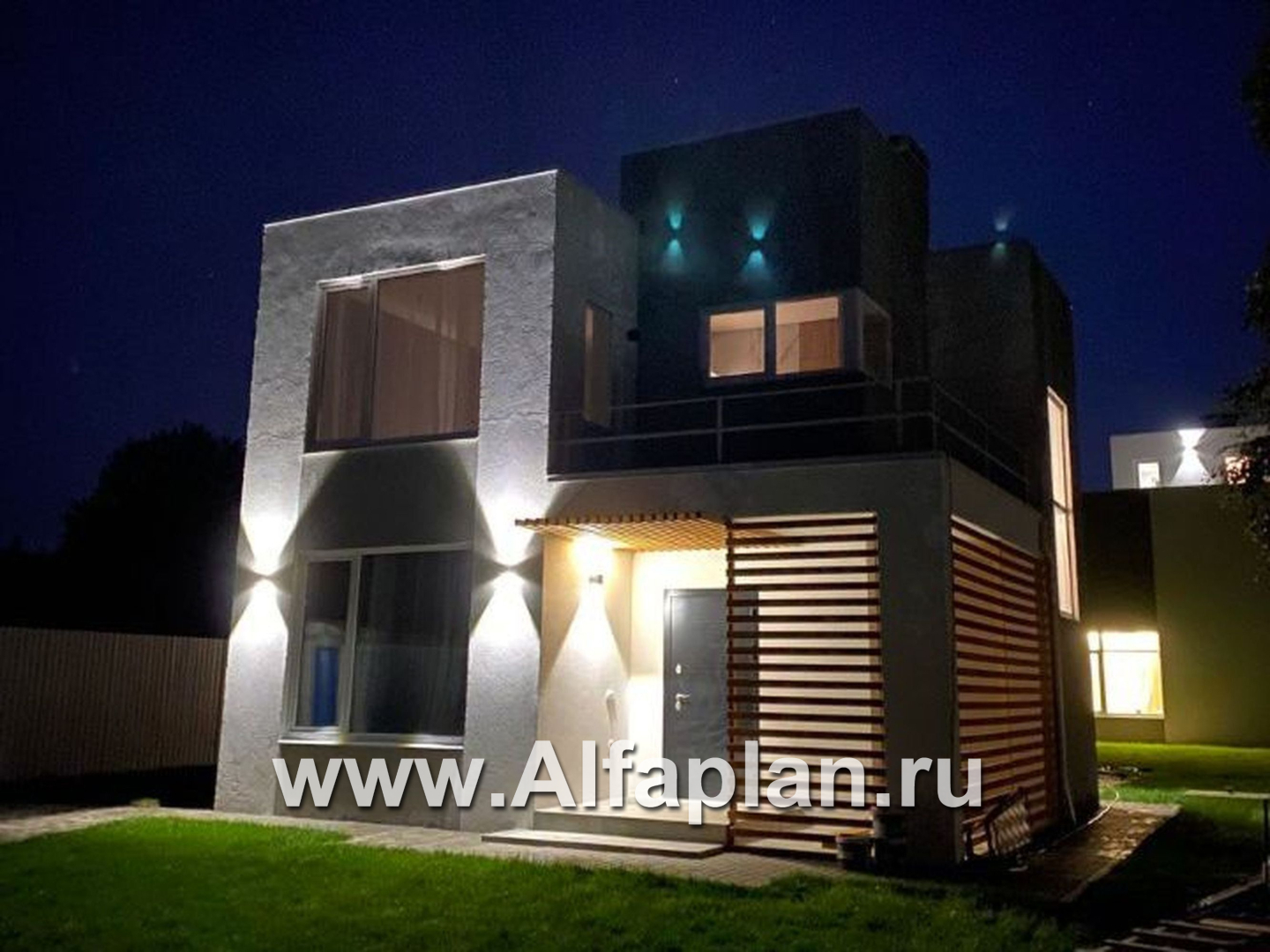

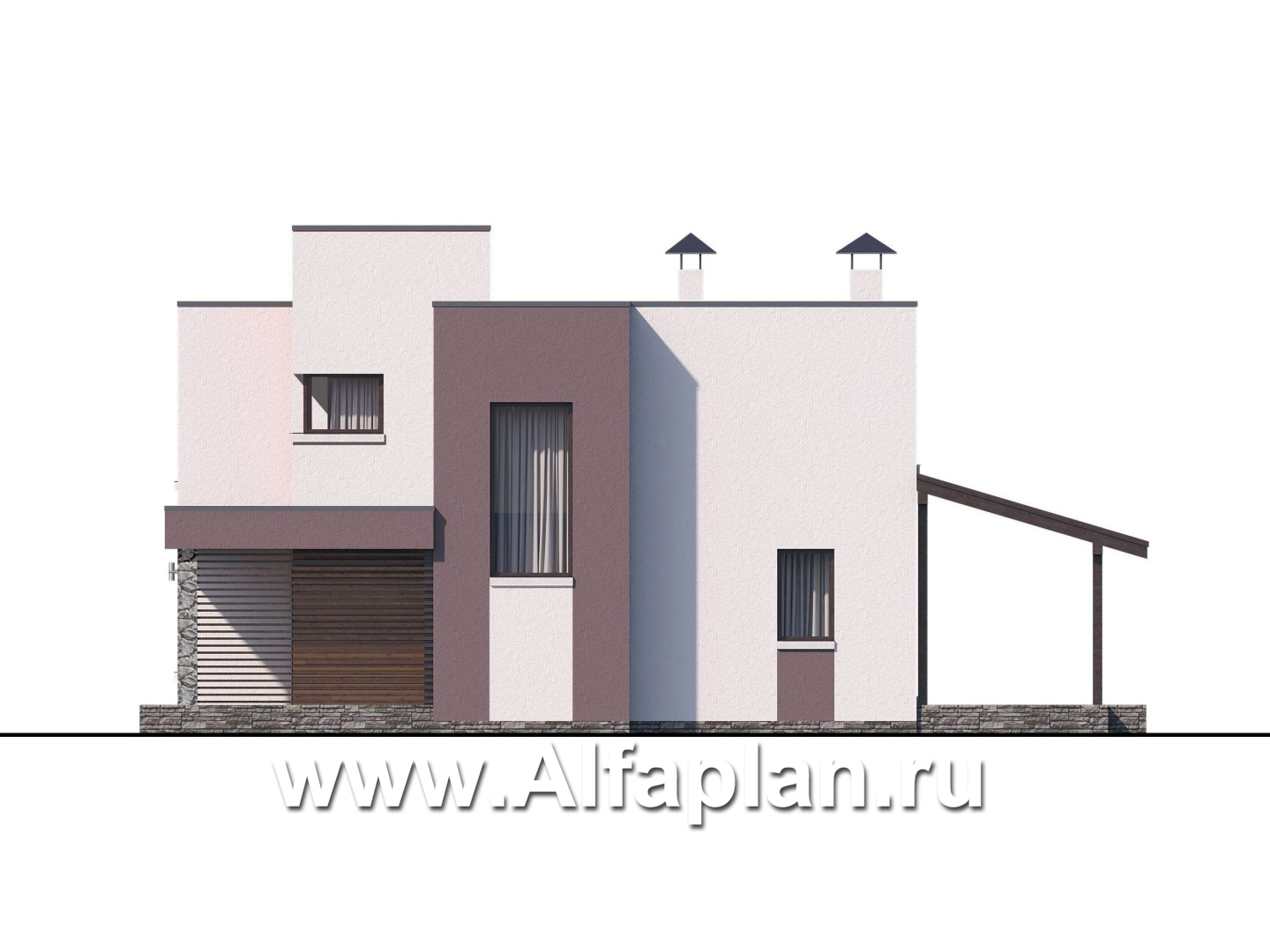

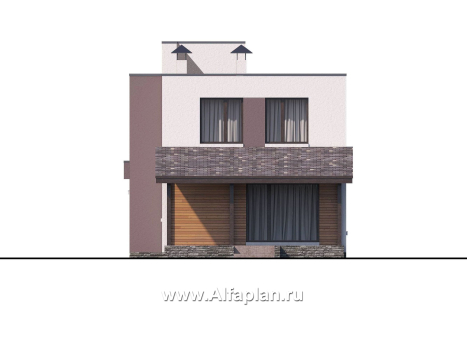

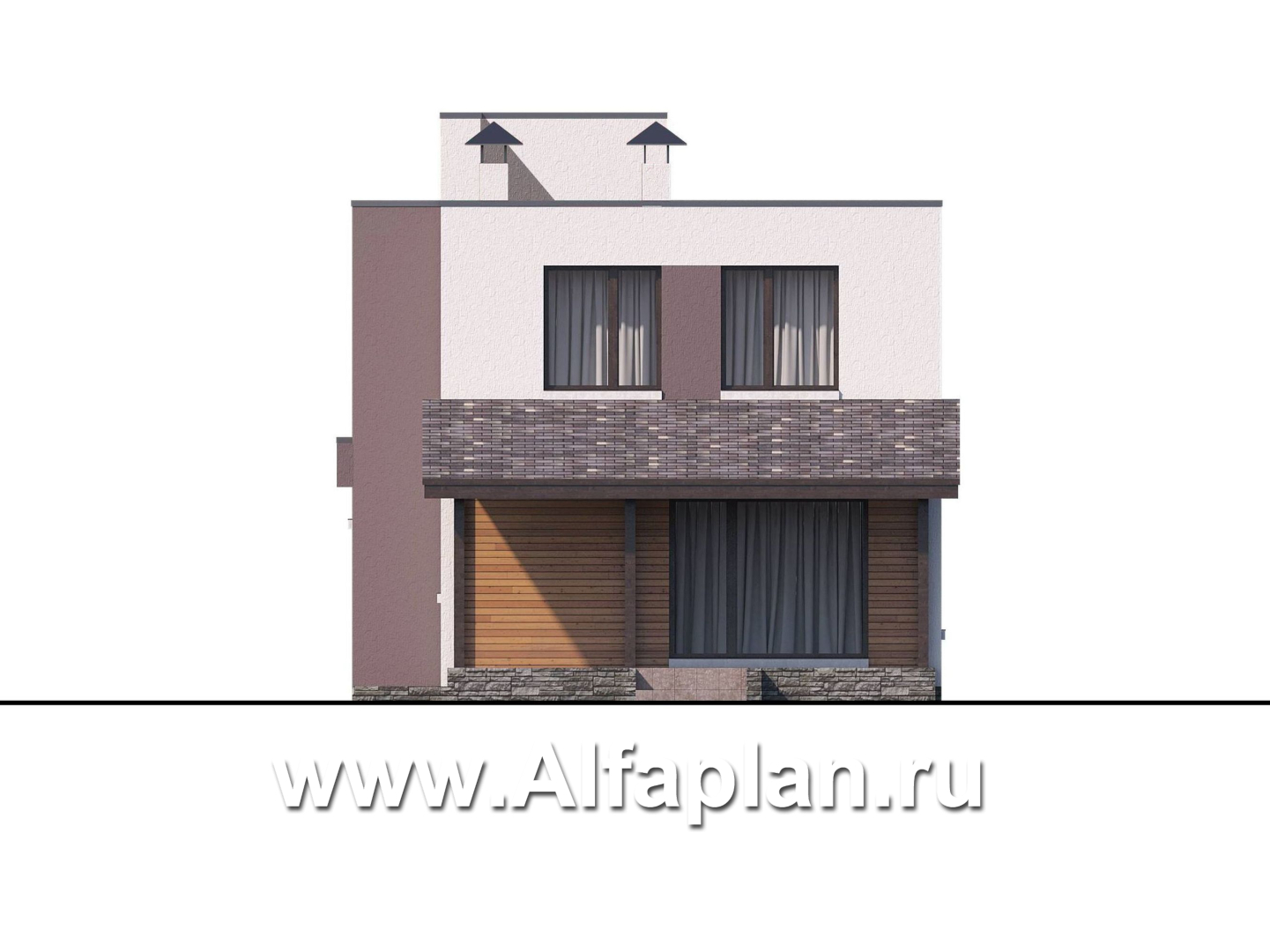

Неординарное архитектурное решение поддержано смелой яркой внешней отделкой. Сочетание белоснежного и шоколадного цвета декоративной штукатурки с элементами деревянной вагонки входной группы и облицовочного камня цоколя делает композицию из геометрических форм логичной и изящной.

Подробнее о планировке

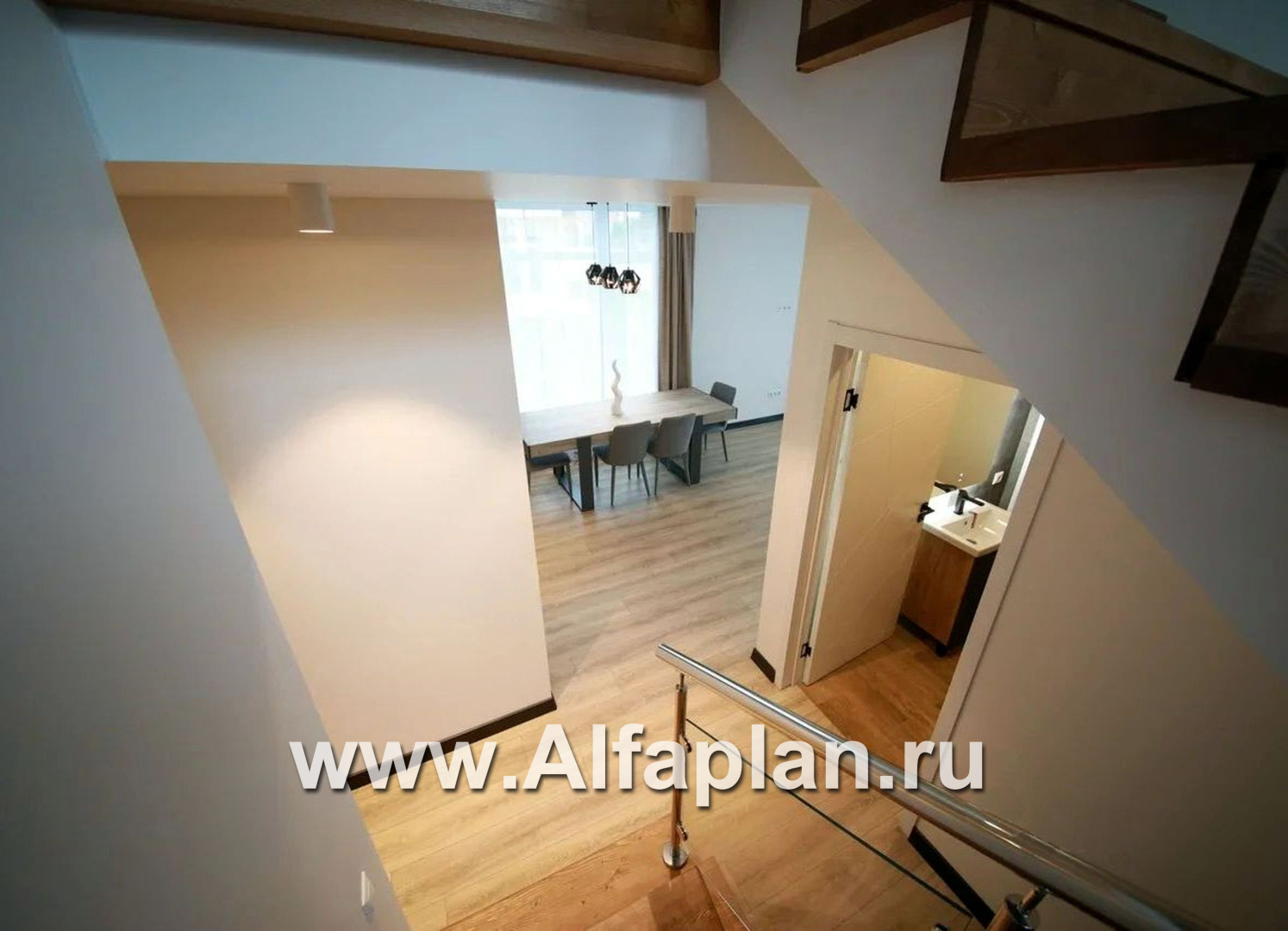

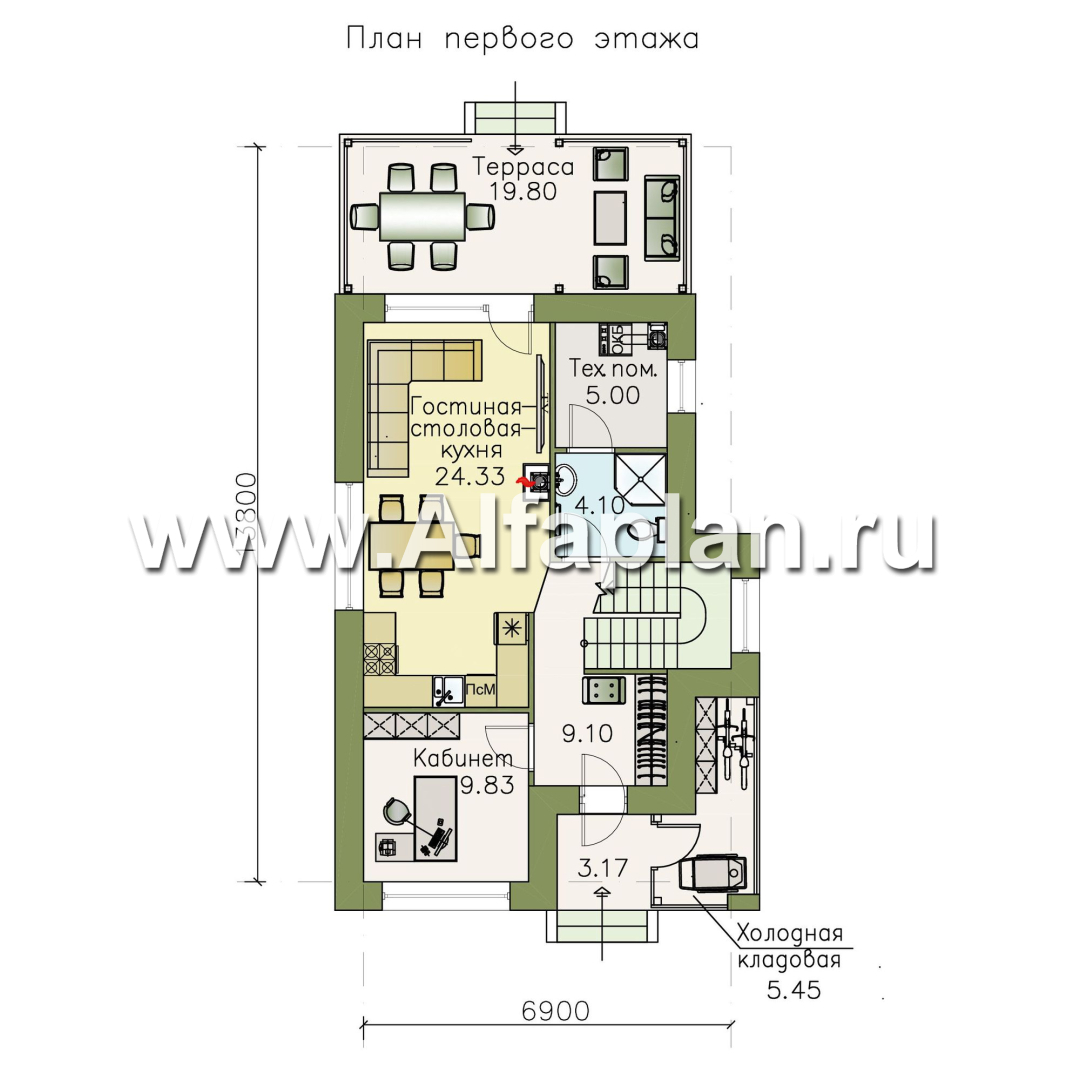

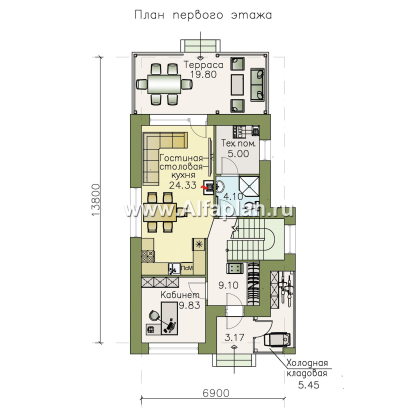

Прямо на входе в дом располагается холодная кладовая, которая позволит сохранять продукты и консервацию длительное время. Прихожая с удобным встроенным шкафом ведёт в холл, откуда можно попасть в остальные помещения первого этажа:

  • рабочий кабинет, освещаемый большим высоким панорамным окном;

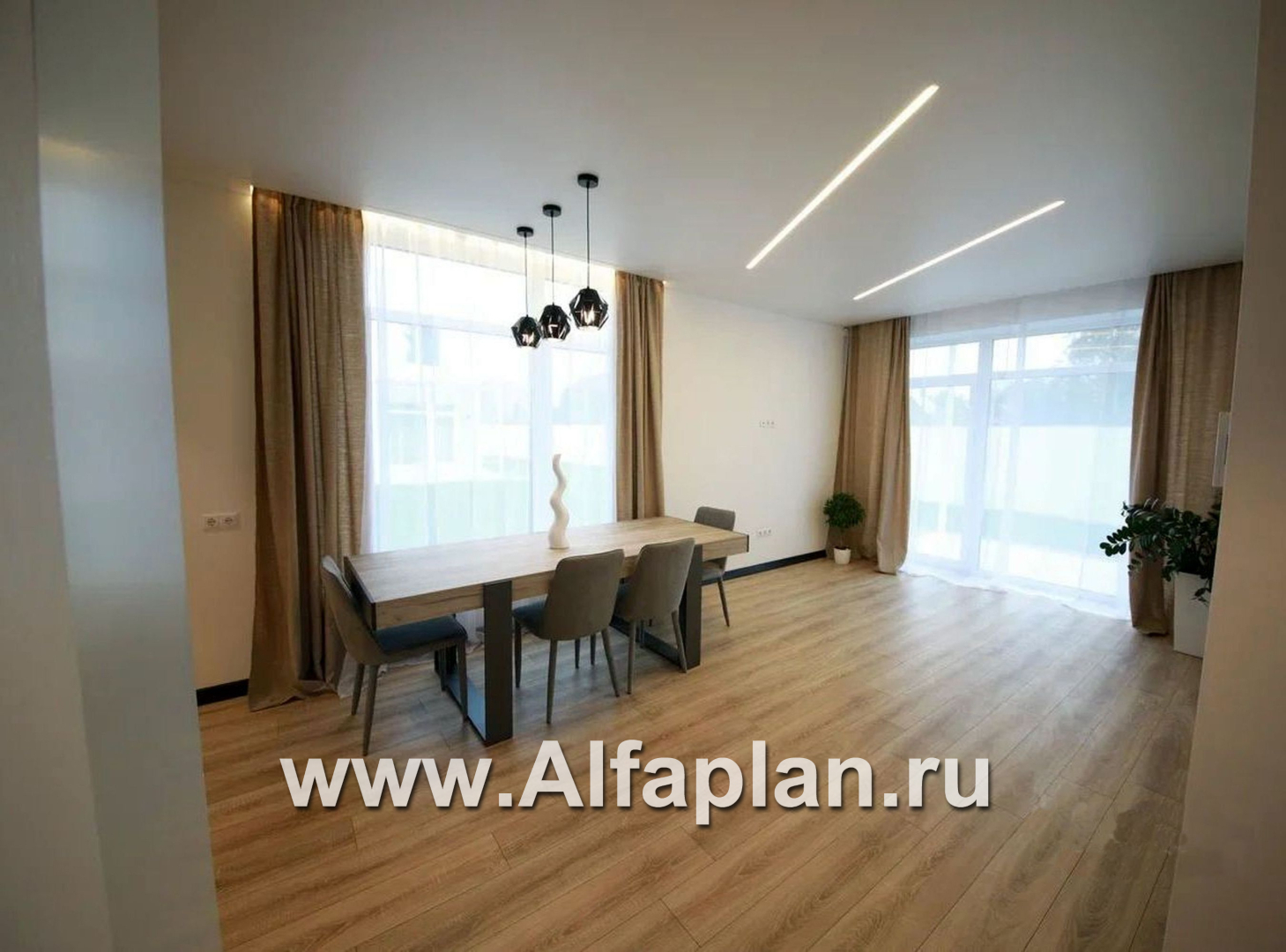

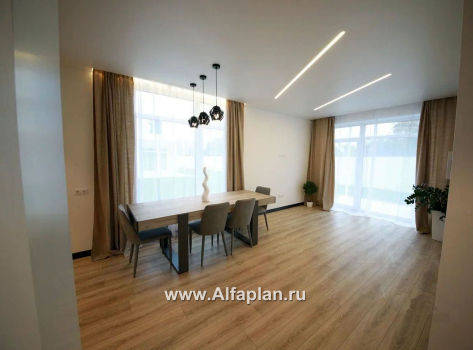

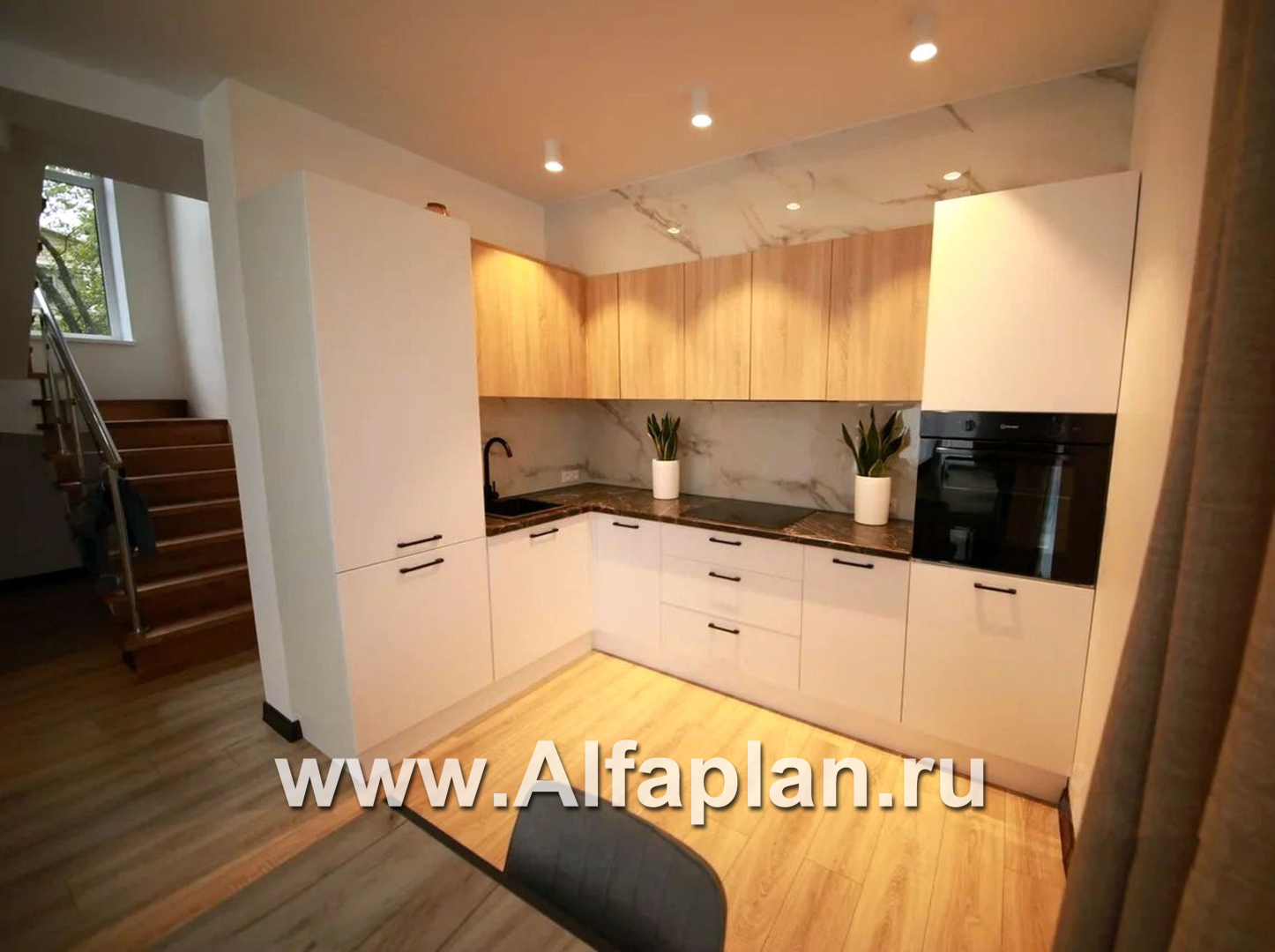

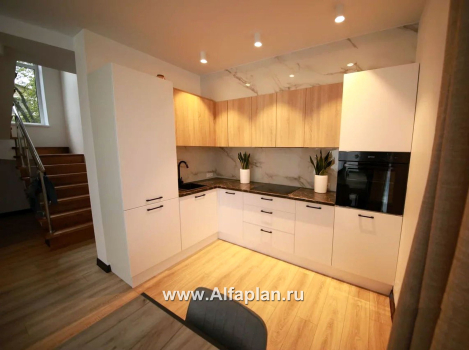

  • единый объем гостиной-кухни-столовой, где расположен камин, что будет выполнять задачу его дополнительного обогрева;

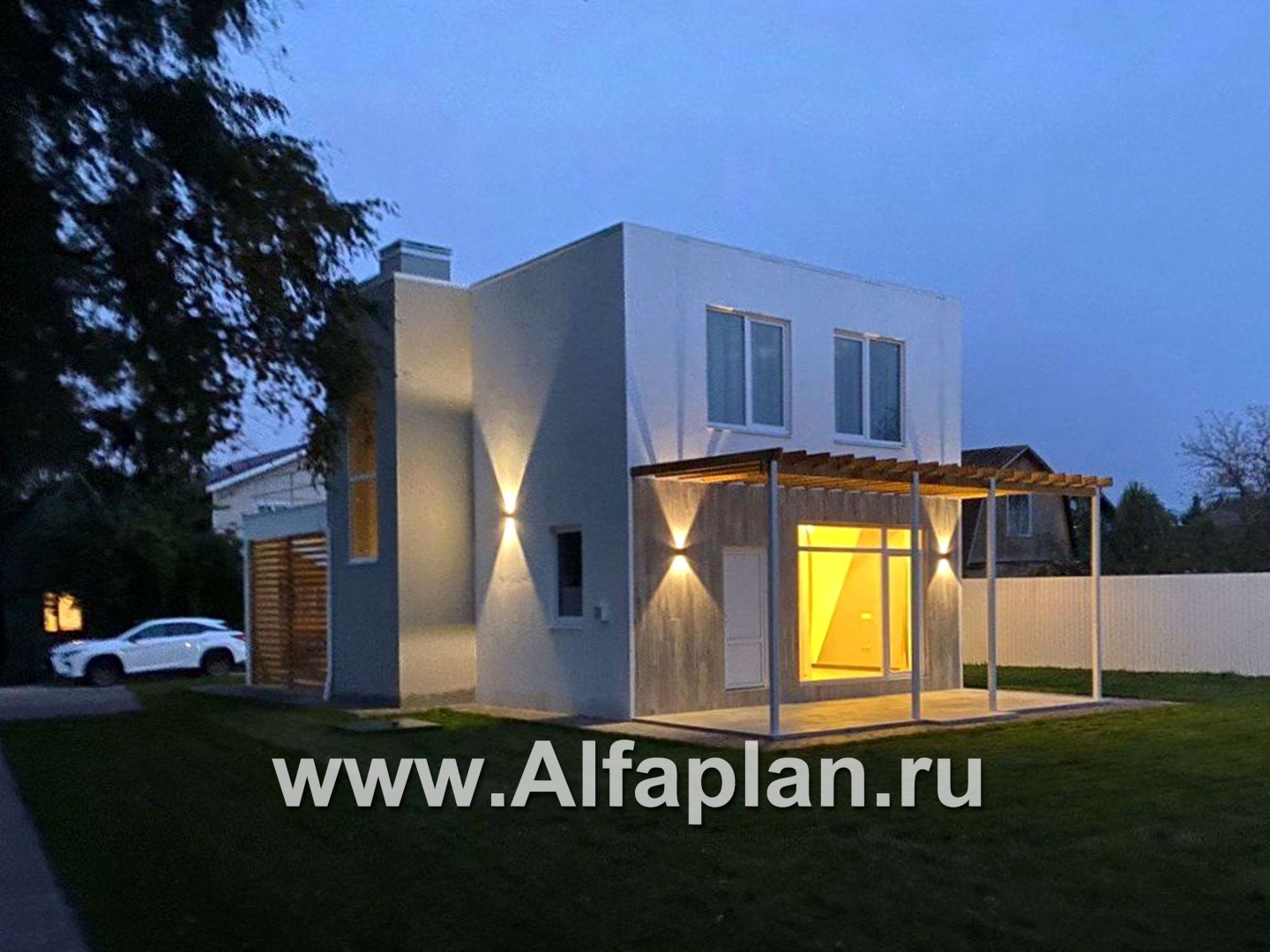

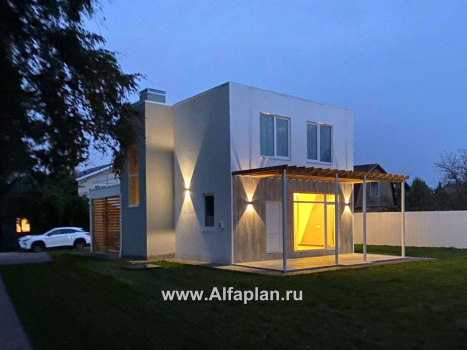

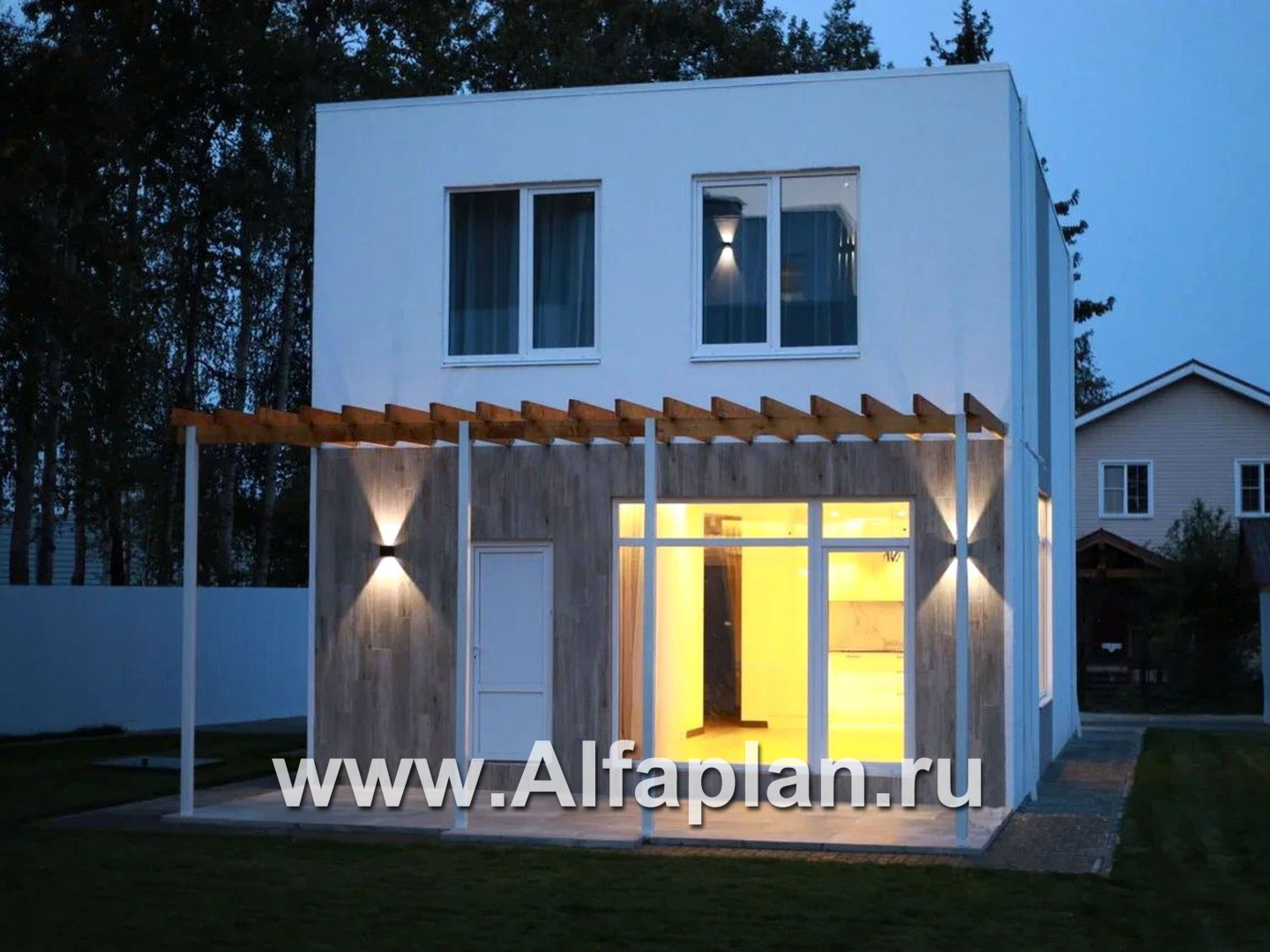

  • просторная терраса под скатным навесом;
  • санузел и душ;
  • комната, где будет размещено отопительное оборудование.

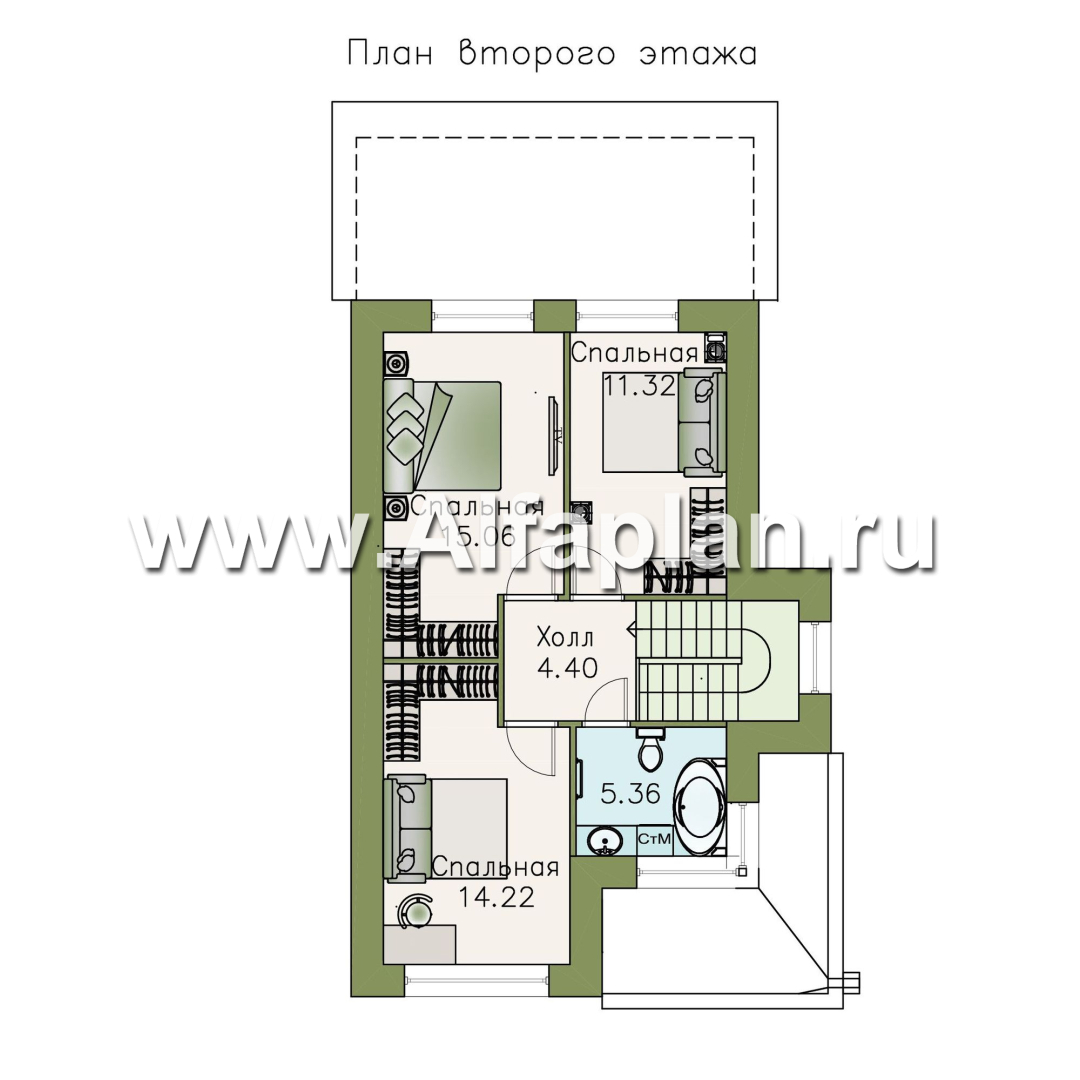

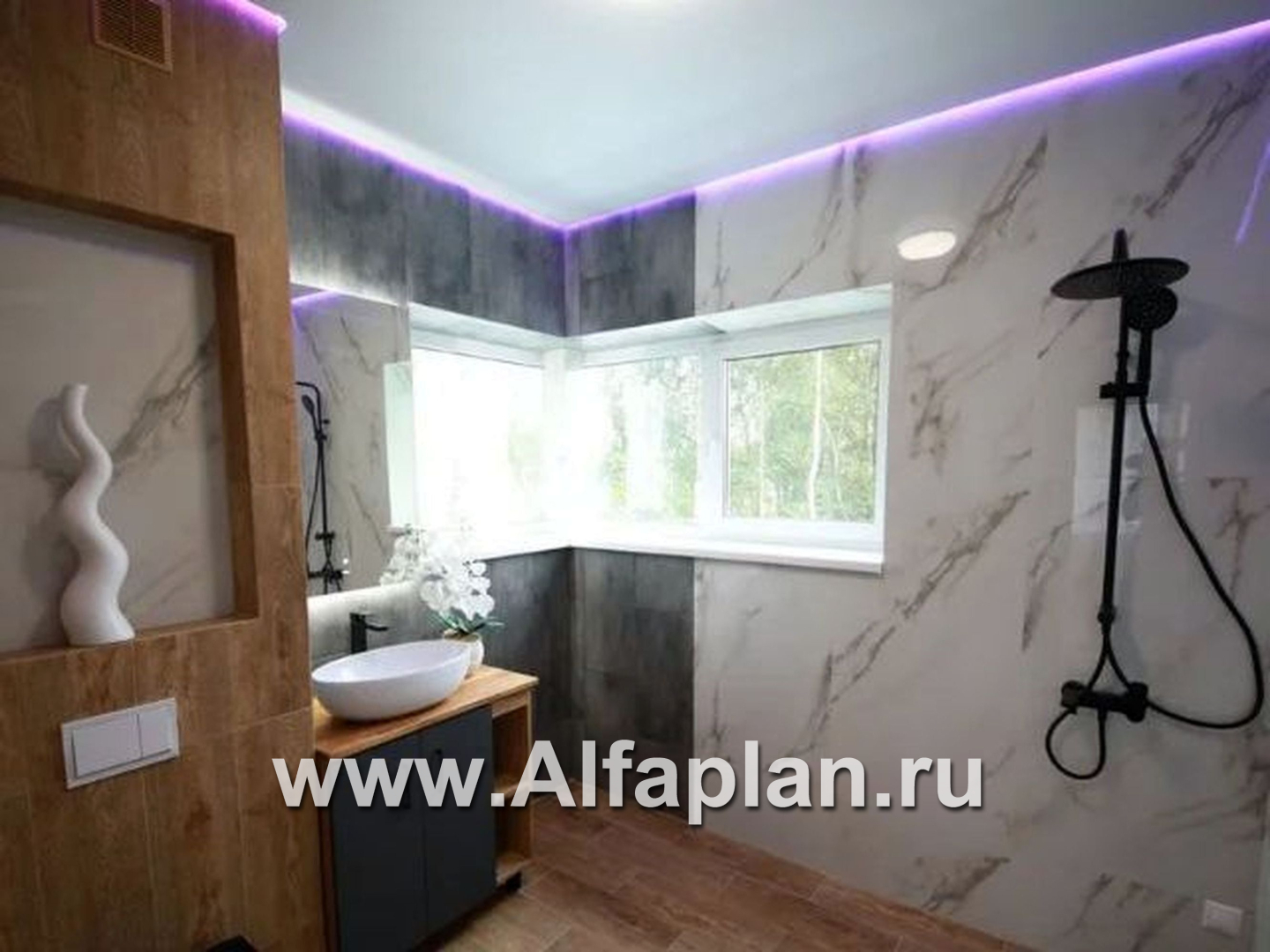

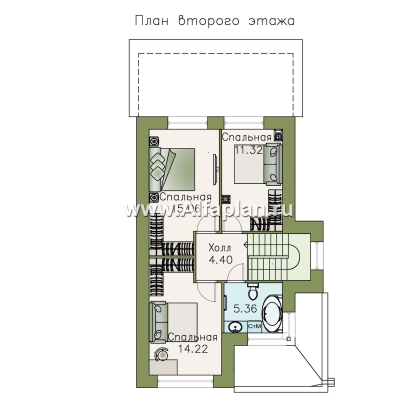

На втором этаже компактно располагаются три спальни и общая ванная комната с уборной.

Вы можете заказать комплект чертежей и документацию, которая понадобится при согласовании и строительстве этого современного дома, оформив заявку в архитектурной студии «Альфаплан».

Комментарии 4

  • Екатеринбург

    Здравствуйте, заинтересовал этот проект. Но насколько он подходит для юга страны? Если еще почва солончак, вода стоит близко.

    Добрый день, Лика.
    Наши проекты, и этот в том числе, разработаны с возможностью строительства  в различных климатических зонах.
    Заложенная в проекте фундаментная плита не привязана к глубине промерзания,  в проекте предлагается несколько вариантов конструкции наружной стены для разных климатических зон.
    Для того, что бы ответить на вопрос о возможности строительства проектного фундамента на Вашем участке, нам нужна геология Вашего участка.
    Ответ на комментарий
  • Пермь

    При покупке проекта в планировке не будет колон поддерживающих монолитные плиты перекрытия? Мы живем на Урале. Плита подходит для нашего снегового района?

    Добрый день, Игорь.
    В этом проекте пролет между несущими стенами небольшой, дополнительные опорные колонны не требуются, хотя в проекте предусмотрена небольшая несущая стена.
    На плане она расположена напротив лестницы.
    Ответ на комментарий
  • Пермь

    Прочитал и еще вопрос возник. Фундаментная плита заглублена на 0,5м. А потом ещё залита дополнительная плита пола по грунту? И как сделан выход на крышу?

    Добрый день, Игорь.
    Да, Вы совершенно правы. В Проекте  предусмотрены практически две плиты: одна несущая  фундаментная толщиной 250 мм,
    заглубленная на 0.35 м от поверхности земли и вторая плита - плита основания пола.
    Между этим плитами выполняется засыпка песком. Все эти конструктивные решения подробно разработаны в проекте.
    На кровлю дома можно подняться по наружной металлической лестнице. Лаз на кровлю в проекте не предусмотрен.
    Ответ на комментарий
  • Тула

    Добрый вечер, очень заинтересовал этот проект. Но, на плане не совсем понятны размеры помещений. Вы не могли бы уточнить их для меня ? И какова высота фундаментной плиты ?

     Здравствуйте, Станислав!
    Благодарим Вас за интерес к проектам Альфаплан и обращение в нашу архитектурную студию.
    Проект 468А находится в разработке. Есть готовый проект с аналогичным планом - 368А с мансардным вторым этажом, план Вам отправлен.
    Толщина фундаментной плиты 250 мм. Заглублена  она на 0,5 м от поверхности земли.

    Ответ на комментарий
