524A-S «Высокая орбита»- проект дома с мансардой, с эркером, исторический фасад и современная планировка

Автор проекта: В. Тарасов
  • Общая площадь дома:121.82 м²
  • Площадь отапливаемых помещений:116.35 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    37 800 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    12 300 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)"    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 121.82 м²

«Высокая орбита»- проект дома с мансардой, с эркером, исторический фасад и современная планировка - технические характеристики

Тип фундамента монолитная ж/б плита
Тип наружных стен кирпич/газо(пено)бетонные блоки
Тип внутренних несущих стен кирпич
Тип перекрытий монолитная ж/б плита над 1-ым эт, по деревянным балкам над 2-ым
Тип кровли битумная черепица

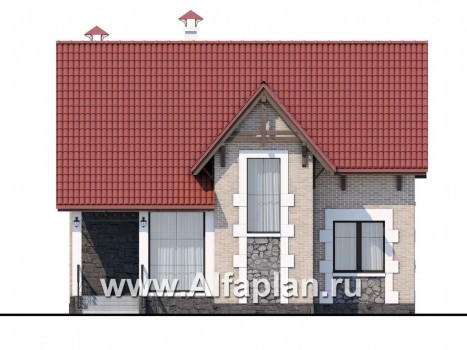

Наружная отделка стен лицевой кирпич, декоративная штукатурка, облицовочный камень
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Ширина 11 м
Длина 9 м
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

Классика, как показало время, успешно уживается с прочими архитектурными стилями. Причем, присутствуя в очень ограниченном количестве – в виде штрихов, нюансов, – классический стиль успешно справляется со своей функцией: придает постройке особый шарм и респектабельность. Представленный здесь проект коттеджа – яркое тому подтверждение.

При создании этого проекта дома из газобетона (кирпича) отправной точкой, несомненно, послужил скандинавский стиль. Подтверждение тому – простые очертания фасадов, наличие скатной кровли и панорамных окон, незаменимых в северных широтах. Еще один важный нюанс – использование в декоре фасадов экологичных материалов – в частности, рустового камня.

Что же касается элементов классического стиля – это, несомненно, рустовка углоа, которая видоизменилась, превратившись в обрамление окон. О классике напоминают колонны и стилизованные кованые фонари, украшающие главный вход.

Проектом кирпичного (газобетонного) дома предусмотрено два этажа, в том числе жилая мансарда. Пространство первого этажа преимущественно отдано под гостевую зону: она представлена слитыми воедино гостиной, кухней и столовой. Элементом этого студийного помещения является лестница на второй этаж, расположенная в пространстве остекленного эркера.

Гостевое пространство расширено за счет пристроенного помещения – террасы произвольной площади, которая может быть открытой или с кровлей. Для максимального удобства использования, вход туда расположен со стороны столовой зоны.

Существует вариант проекта с еще одним пристроенным помещением – навесом для одного автомобиля, являющимся экономичной альтернативой теплому гаражу (524B).

На первом этаже этого кирпичного (газобетонного) дома нашлось место и для помещений вспомогательного назначения. Это входная группа, представленная тамбуром и прихожей, постирочная и техническое помещение. Оно соединено с прихожей холлом и оборудовано собственным выходом со стороны дворового фасада. Все вспомогательные помещения расположены в левом крыле, на одной линии. Таким образом, попасть во двор дома можно, минуя гостевую зону.

Пространство второго этажа этого дома из газобетона (кирпича) по традиции отдано под приватную зону. Она представлена тремя спальнями, причем две сопоставимы по площади. Третья, родительская, снабжена собственным помещением под гардеробную.

Комментарии 5

  • Добрый день! А какой площади крытая терраса будет органично смотреться?

    Добрый день, Константин.
    Все предложенные в проекте варианты террасы будут смотреться органично. Но,  имеет смысл применять открытые террасы без кровли.
    В проекте к трем вариантам формы плана террасы предлагается еще два варианта формы кровли над ней: двусатная и односкатная.
    Ответ на комментарий
  • Костомукша

    Здравствуйте, возможно ли изменить в проекте следующее: котел расположить в "постирочной", а из тех.помещения сделать комнату-кладовку, без выхода на улицу?

    Добрый день, Мария!
    Благодарим Вас за интерес к проектам Альфаплан и обращение в нашу архитектурную студию.
    По нормам объем котельной должен быть не менее 15 м3.
    Высота первого этажа  2.75. Площадь постирочной 3,7. При высоте 2.75 не получается необходимой кубатуры.
    Если для Вас принципиальна именно такая планировка, предлагаем рассмотреть проект 621А, 535А , 521В.

    Ответ на комментарий
  • Вопрос по проекту 524A Добрый день. Хотим построить дом по этому проекту, подскажите, пожалуйста, где можно посмотреть ориентировочный объём материалов?

    Милла, здравствуйте.

    основные позиции по расходу материала: фундамент —25.7 (В25) м3, наружные стены — кирпич-69.3 (газобетон—68.4 ) м3, перекрытия — 11.3( над 1-ым этажом) м3, кровля —175.1 м2, облицовочный кирпич— 178.8 м2, искусственный облицовочный камень — 24.5м2

    Ответ на комментарий
  • Вопрос по проекту 524A Добрый день. Хотим построить дом по этому проекту, подскажите, пожалуйста, где можно посмотреть ориентировочный объём материалов?

    Милла, здравствуйте.

    Основные позиции по расходу материала: Фундамент —25.7 (В25) м3, наружные стены — кирпич-69.3 (газобетон—68.4 ) м3, перекрытия — 11.3( над 1-ым этажом) м3, кровля —175.1 м2. облицовочный кирпич— 178.8 м2, искусственный облицовочный камень — 24.5м2. Проект имеет 100% готовность всех разделов в прямом и зеркальном вариантах и может быть предоставлен в кратчайшие сроки.

    Ответ на комментарий
  • Рязань

    Вопрос по проекту 524A здравствуйте. скажите,пожалуйста, стоимость изменений в этом проекте: -фундамент ленточный из фбс -перекрытия цоколя,первого этажа плитами ПК заранее,спасибо

    Василий, добрый день, подробную информацию о дополнительных разработках конструкций фундаментов и перекрытий см. https://www.alfaplan.ru/genplan/.
