149AC-S «Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом

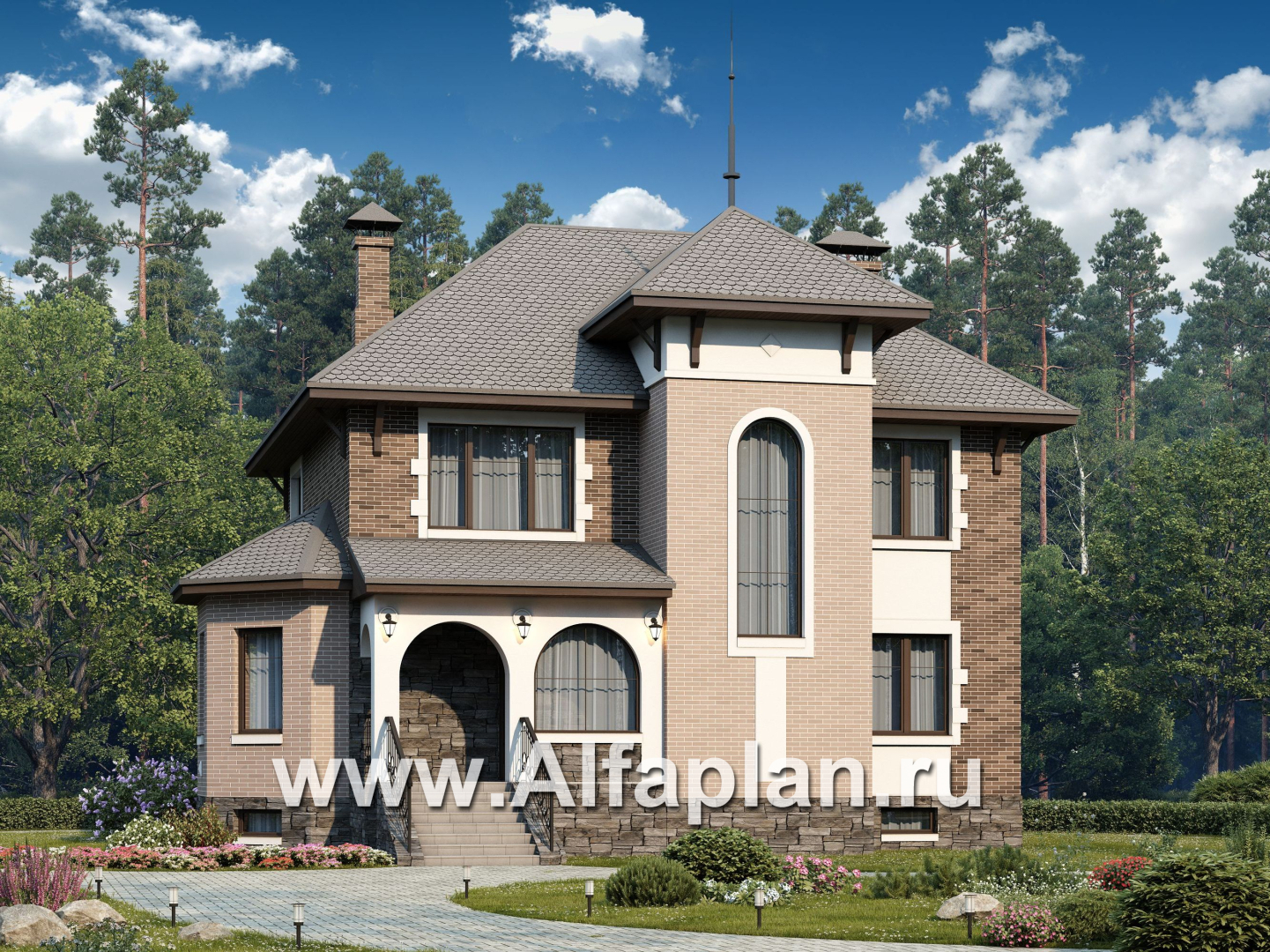

«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - основное изображение К прямому варианту

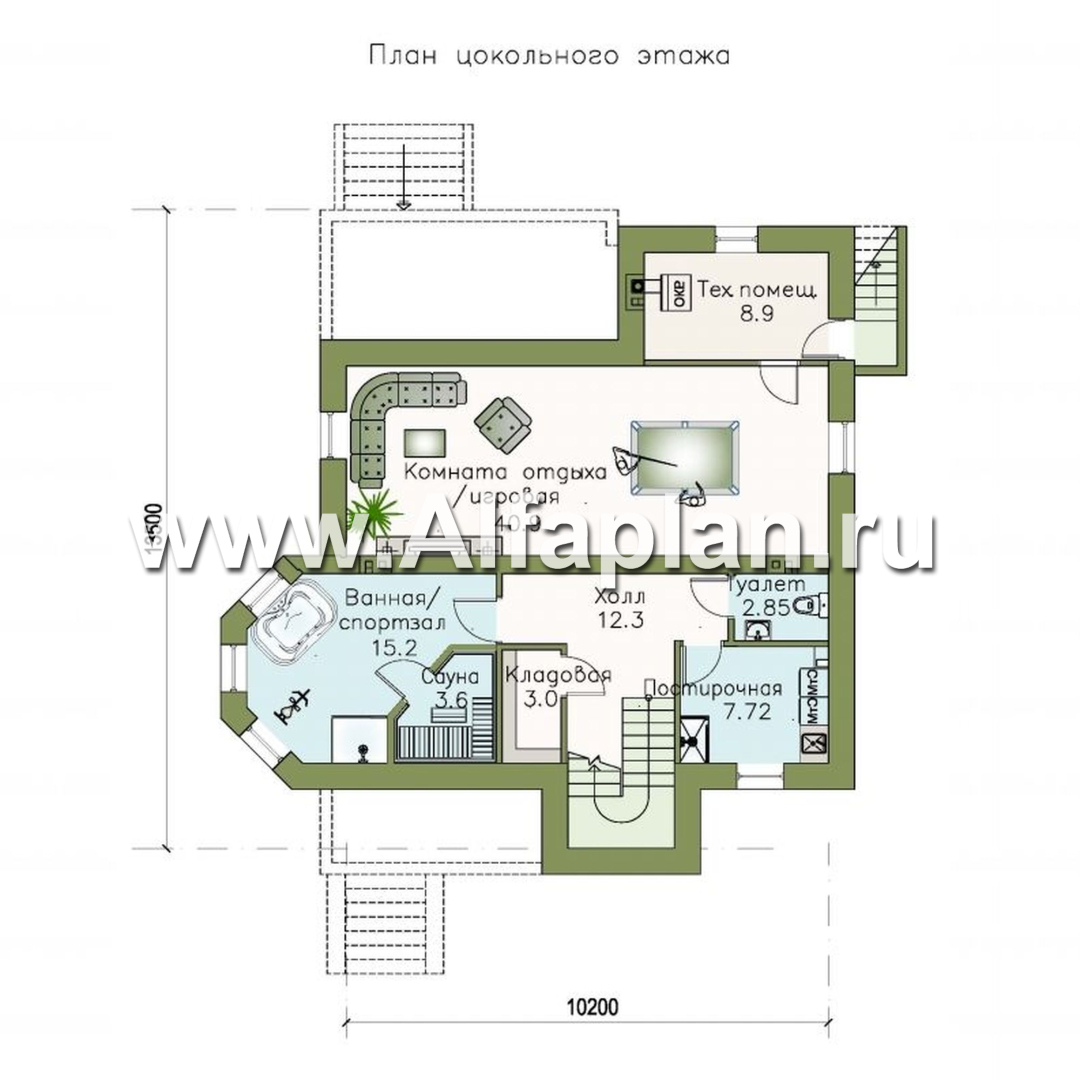

«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - план дома
«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - план дома
«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - план дома

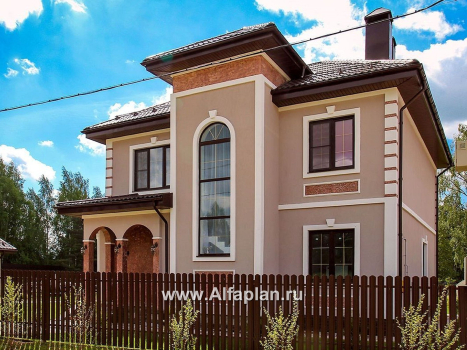

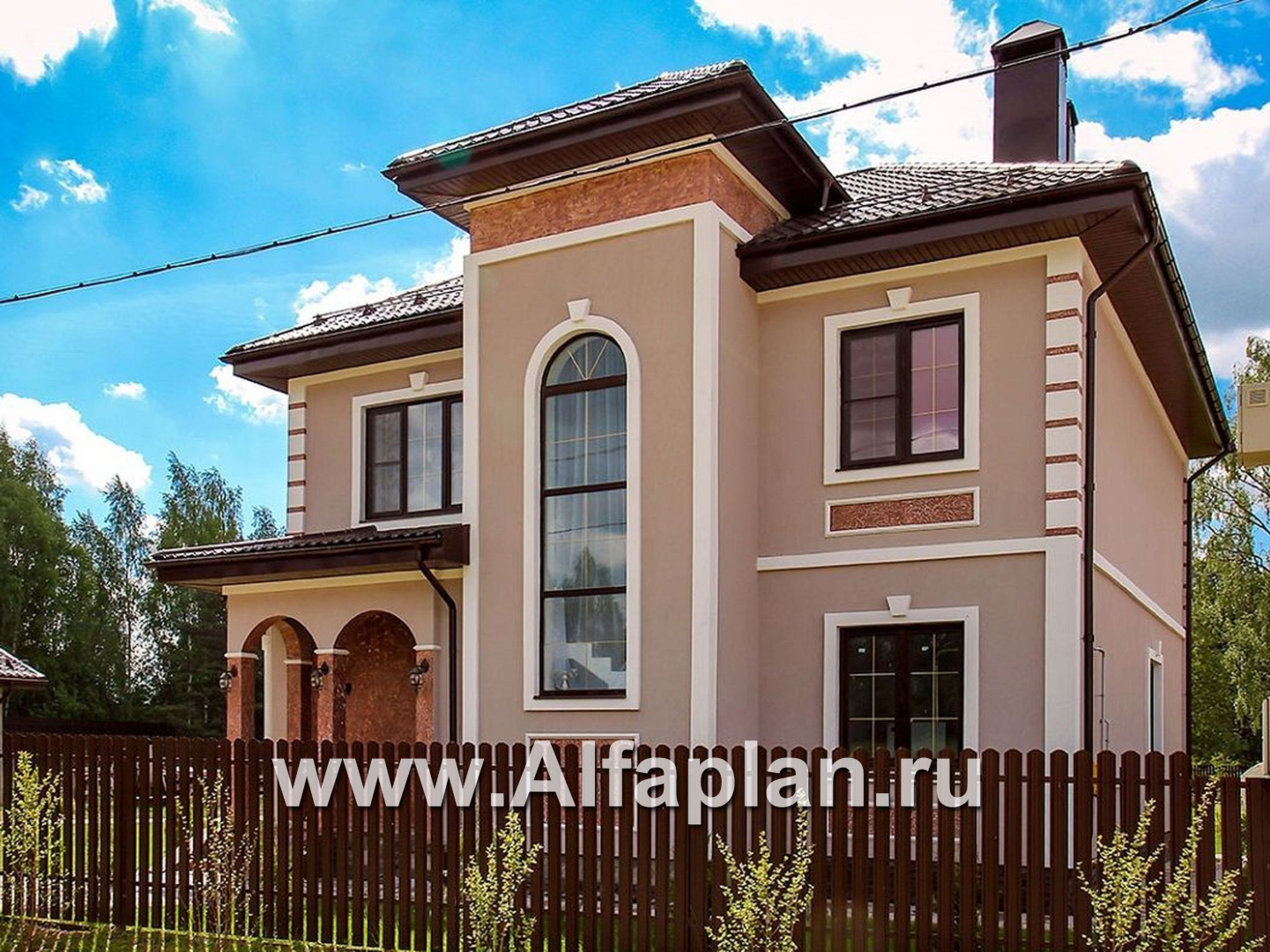

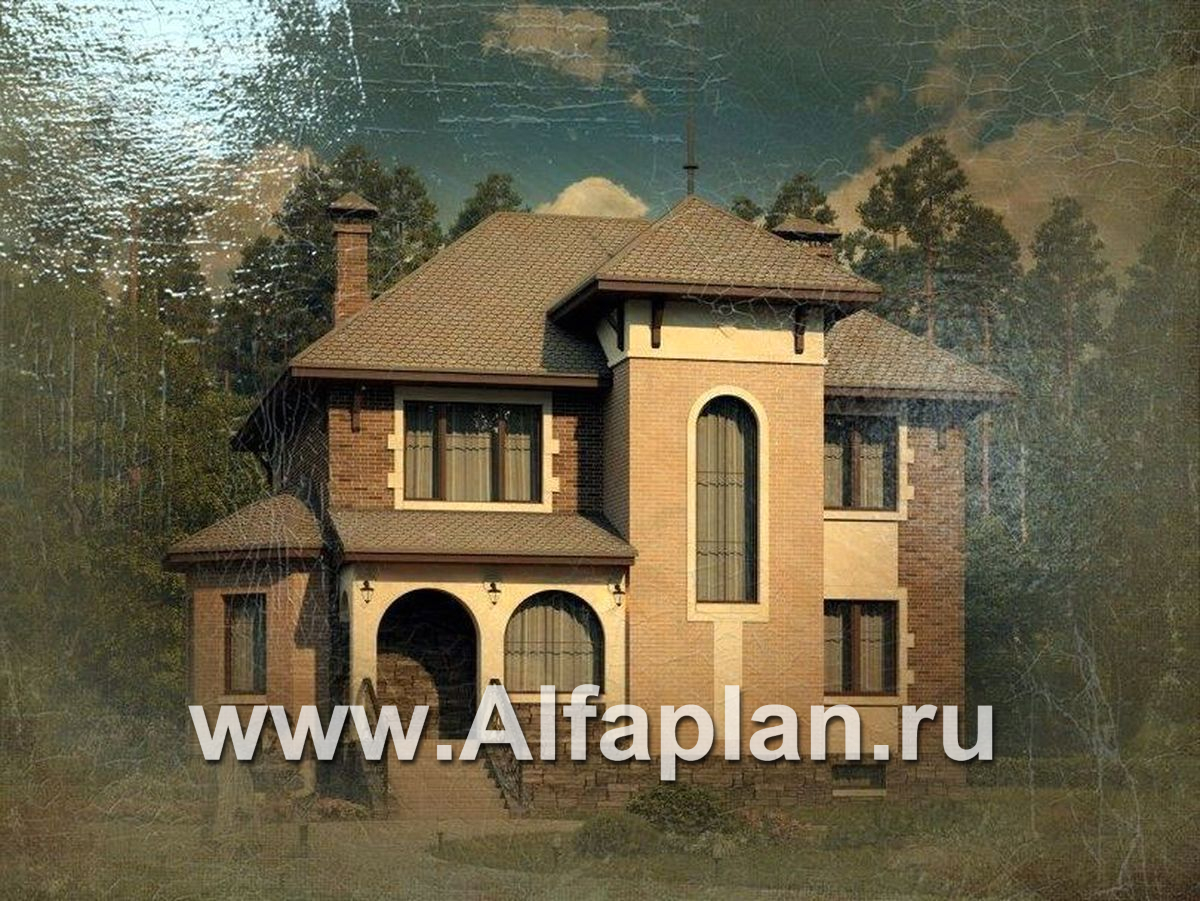

«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - дизайн дома №1
«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - дизайн дома №2
«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - дизайн дома №3
«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - дизайн дома №4
«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - дизайн дома №5
«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - дизайн дома №6

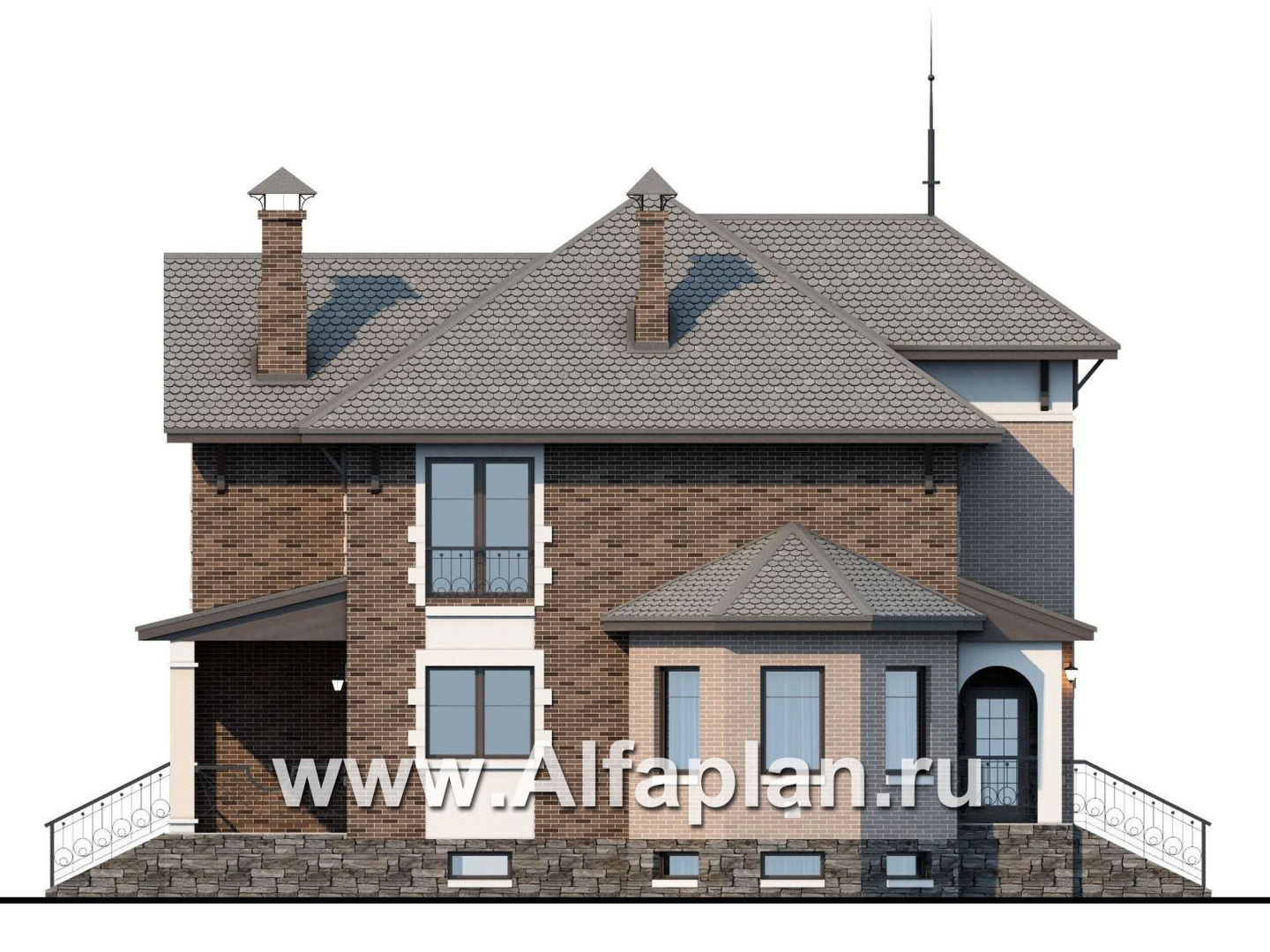

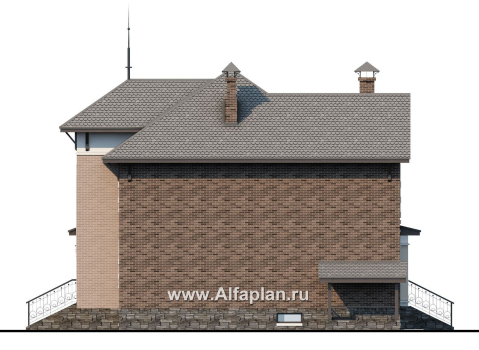

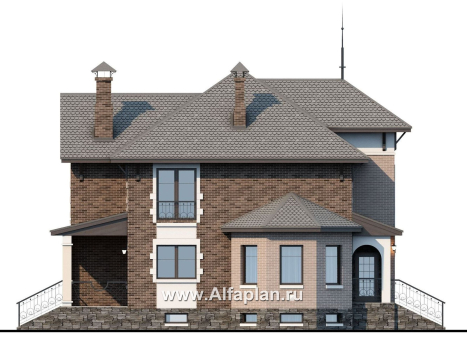

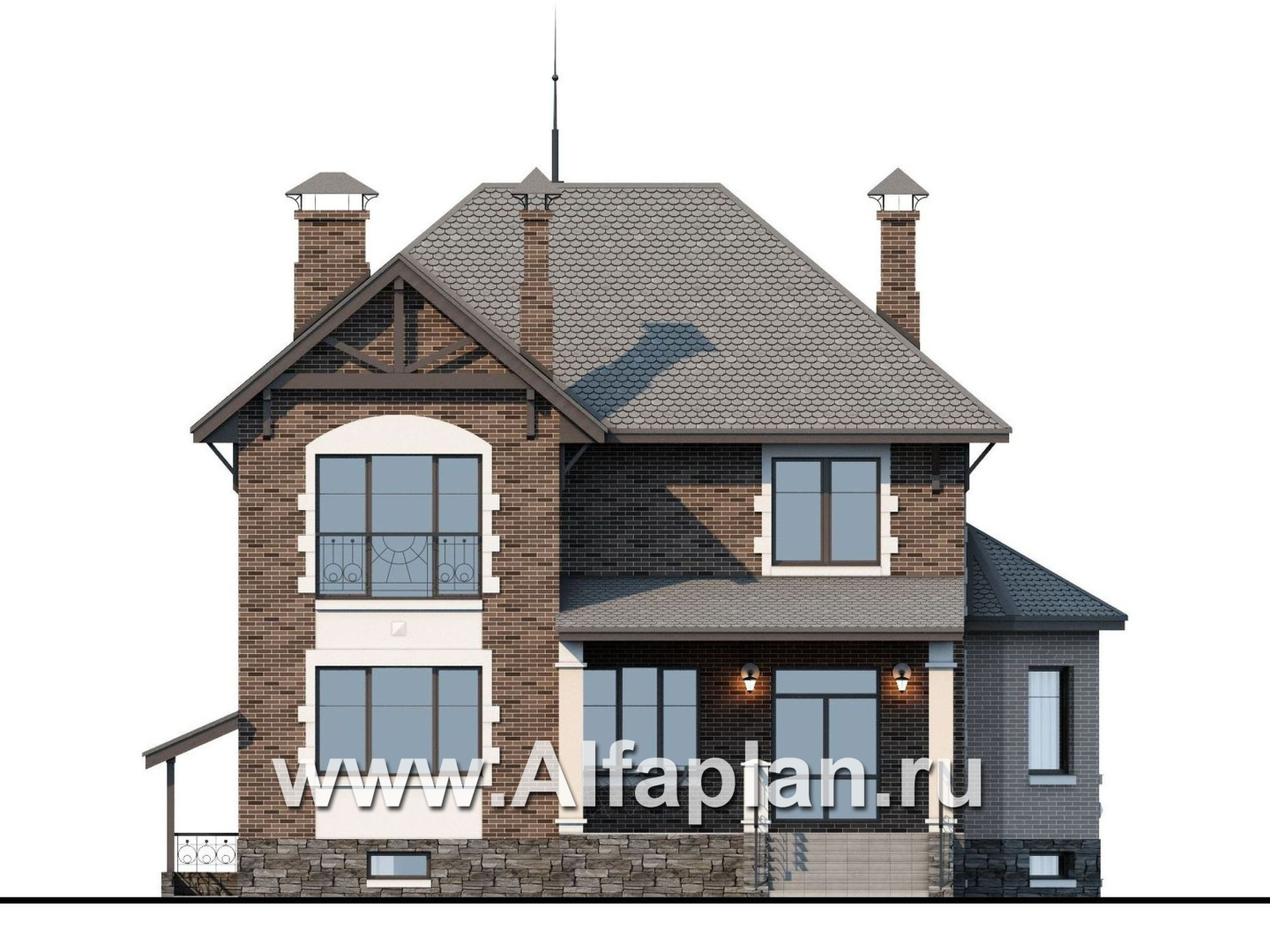

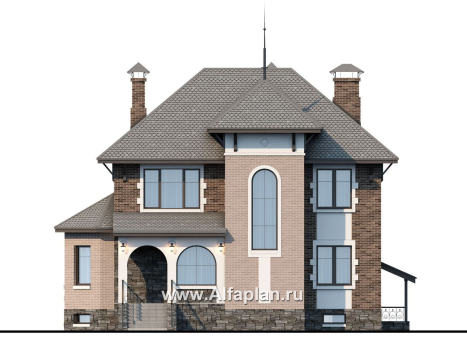

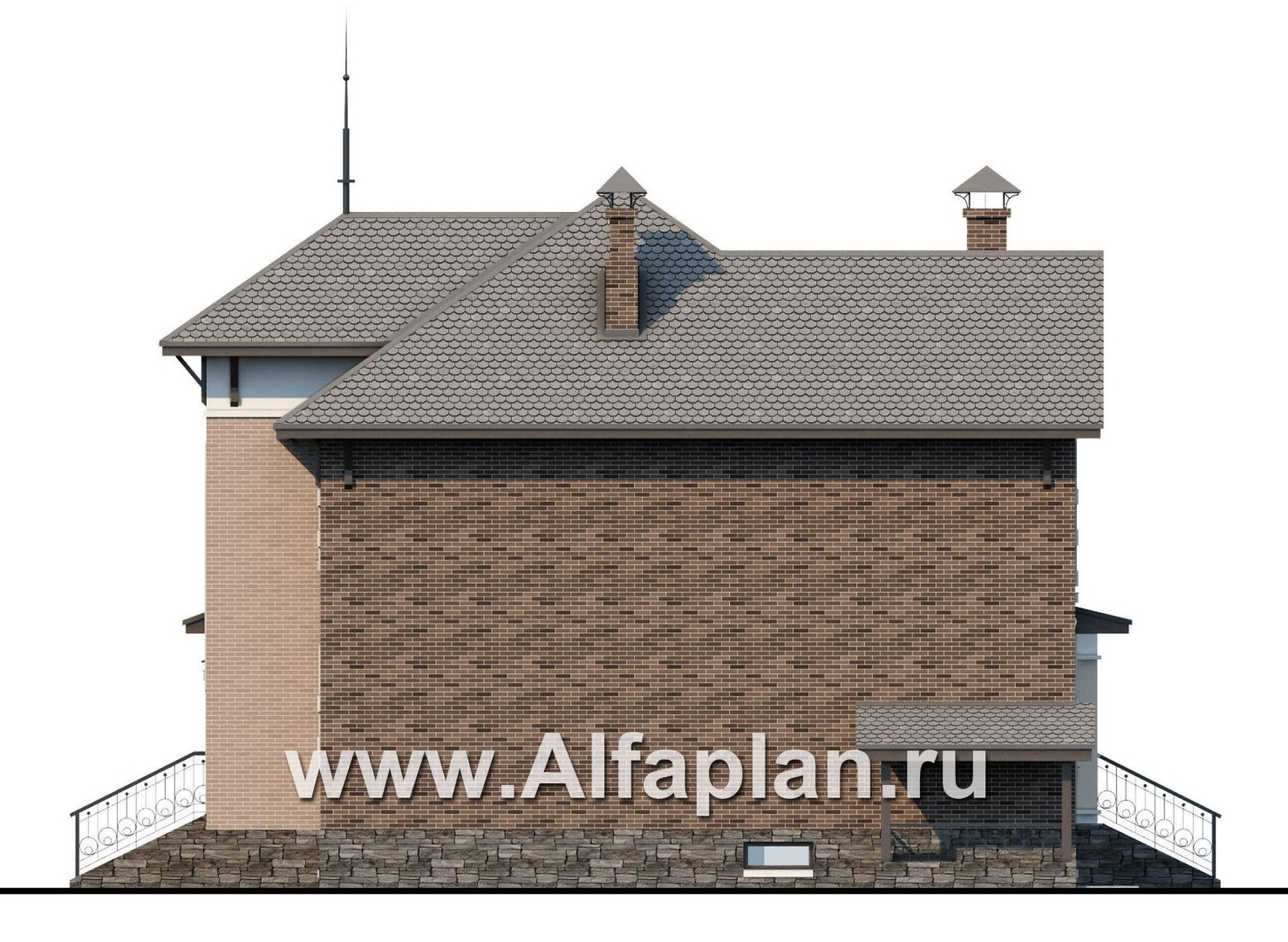

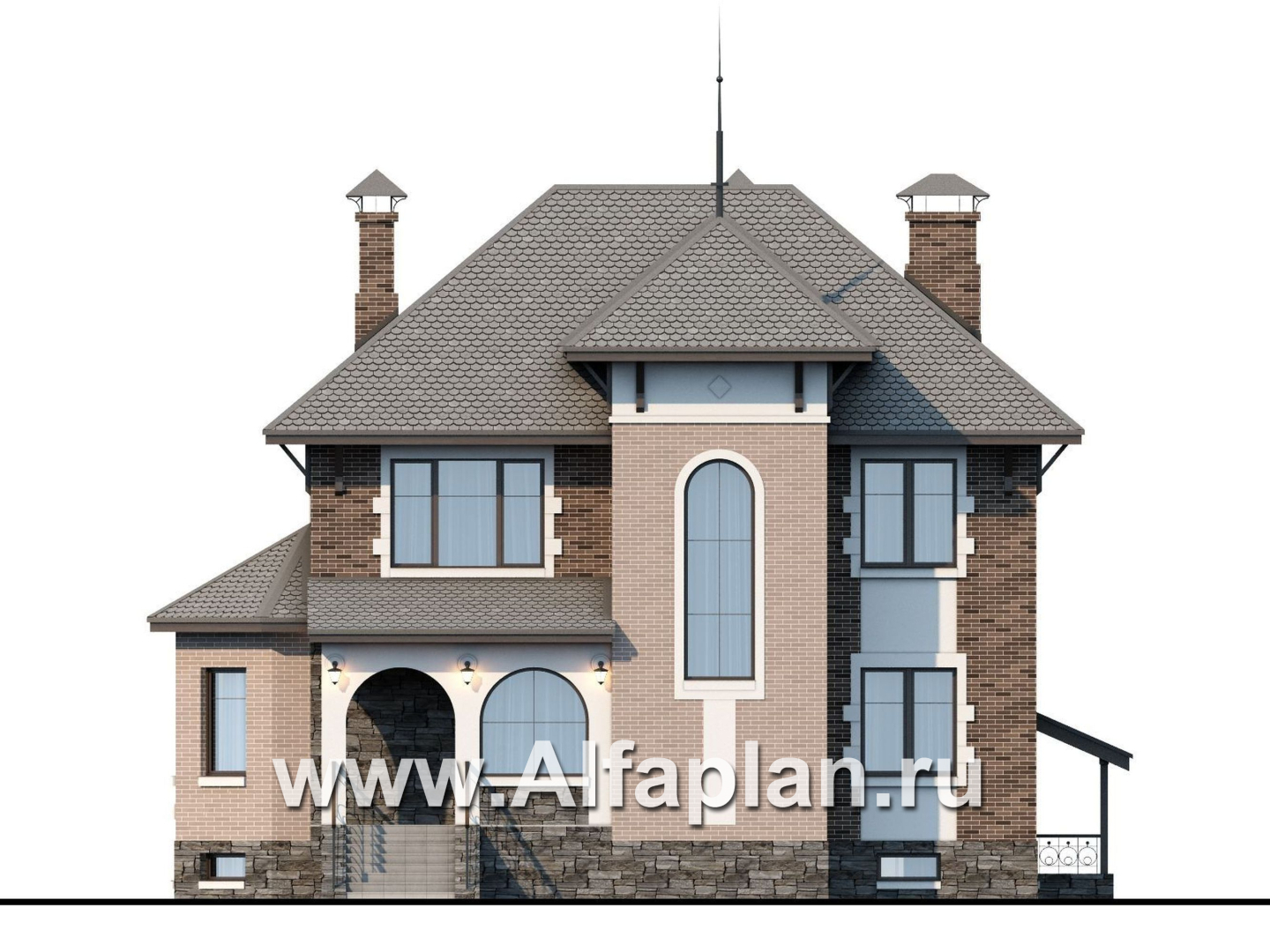

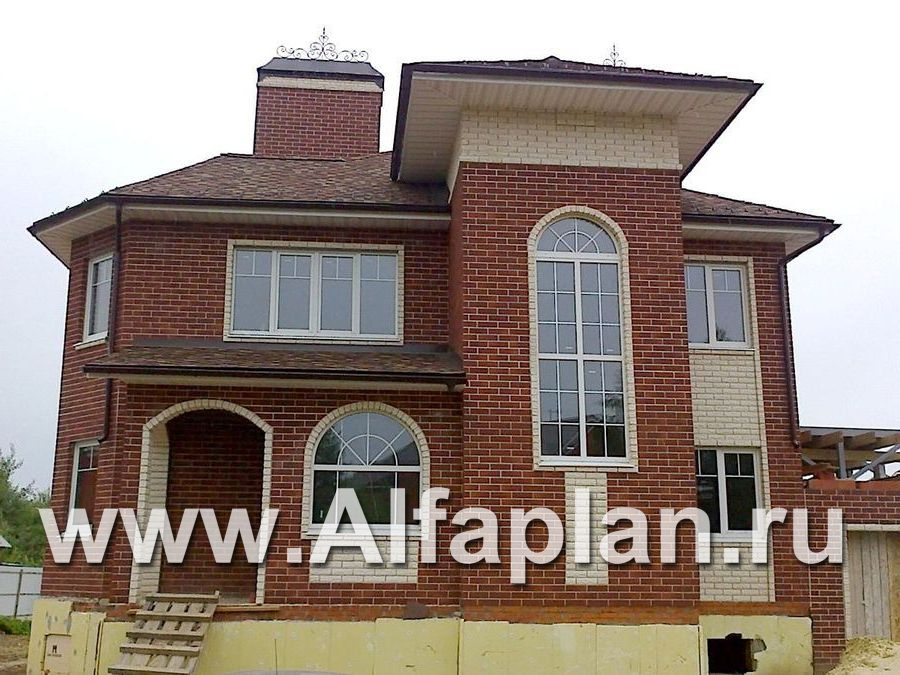

«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - фасад дома
«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - фасад дома
«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - фасад дома
«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - фасад дома
  • Один в Один!
Автор проекта: В. Тарасов
  • Общая площадь дома:195 м²
  • Площадь отапливаемых помещений:182.1 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    56 100 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    13 100 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)"    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Проект отпления: ТЕПЛЫЕ ПОЛЫ + радиаторы (типовой вариант)    6 500 ₽
Заказать проектПоложить в мои желания
Купить в один кликЗадать вопрос по проекту
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:
Telegram
WhatsApp

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 195 м²
Площадь цокольного этажа 94.22 м²
Площадь дома, с цокольным этажом 289.22 м²

«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и с цокольным этажом - технические характеристики

Тип фундамента монолитная ж/б плита плита и стены цоколя 83.2 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 99 м³
Тип внутренних несущих стен кирпич 21/28.1 м³
Тип перекрытий монолитная ж/б плита над цокольным и 1-ым этажами, и по деревянным балкам - над 2-ым 17/16.3 м³
Тип кровли битумная черепица/натуральная черепица 262.3 м²
Наружная отделка стен лицевой кирпич, декоративная штукатурка 263.8+60.1 м²
Наружная отделка цоколя облицовочный камень 49.21 м²
Гараж Без гаража
Высота дома от уровня пола 1-го этажа 9.93 м
Высота цокольного этажа 2.54 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 2.85 м
Ширина 10 м
Длина 14 м
Мощность котла с бойлером горячей воды 50 кВт
Утеплитель минеральная вата 264.5 м²
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Варианты проекта

Превью проекта ««Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт, в стиле замка»
  • Один в Один!
  • Хит стройплощадок
Подробнее
«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт, в стиле замка
  • 4
  • 3
  • .
  • Площадь
    195 м²
  • 149A
Превью проекта ««Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и гаражом на 2 авто»
  • Один в Один!
  • Хит стройплощадок
Подробнее
«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт и гаражом на 2 авто
  • 4
  • 3
  • 2
  • .
  • Площадь
    242.95 м²
  • 149B
Превью проекта ««Маленький принц»-проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт, с террасой над гаражом»
  • Один в Один!
Подробнее
«Маленький принц»-проект двухэтажного дома, с эркером и с террасой, планировка с кабинетом на 1 эт, с террасой над гаражом
  • 4
  • 3
  • 2
  • .
  • Площадь
    257.18 м²
  • 149E
Превью проекта ««Маленький принц» - проект двухэтажного дома, с эркером и с террасой, с кабинетом на 1 эт, с цокольным этажом и гаражом»
  • Один в Один!
Подробнее
«Маленький принц» - проект двухэтажного дома, с эркером и с террасой, с кабинетом на 1 эт, с цокольным этажом и гаражом
  • 5
  • 4
  • 2
  • .
  • Площадь
    241.47 м²
  • 149BC
Превью проекта ««Агент 007» - проект двухэтажного дома с эркером и с террасой, в современном стиле» Подробнее
«Агент 007» - проект двухэтажного дома с эркером и с террасой, в современном стиле
  • 4
  • 3
  • .
  • Площадь
    187.93 м²
  • 449A
Превью проекта ««Маленький принц»_ДУО - проект двухэтажного коттеджа в стиле замка + проект бани с навесом на 1 авто» Подробнее
«Маленький принц»_ДУО - проект двухэтажного коттеджа в стиле замка + проект бани с навесом на 1 авто
  • .
  • Площадь
    187.9 м²
  • 149A+240C-1

Описание проекта

Компактный коттедж 149АС «Маленький принц» имеет три этажа по высоте, включая цокольный. Здесь организована большая зона спорта, игр и релаксации. Бильярдная оборудована мягким уголком, где можно играть в различные настольные игры. Небольшой спортзал объединён с ванной и парильным помещением сауны.

Подробности планировки

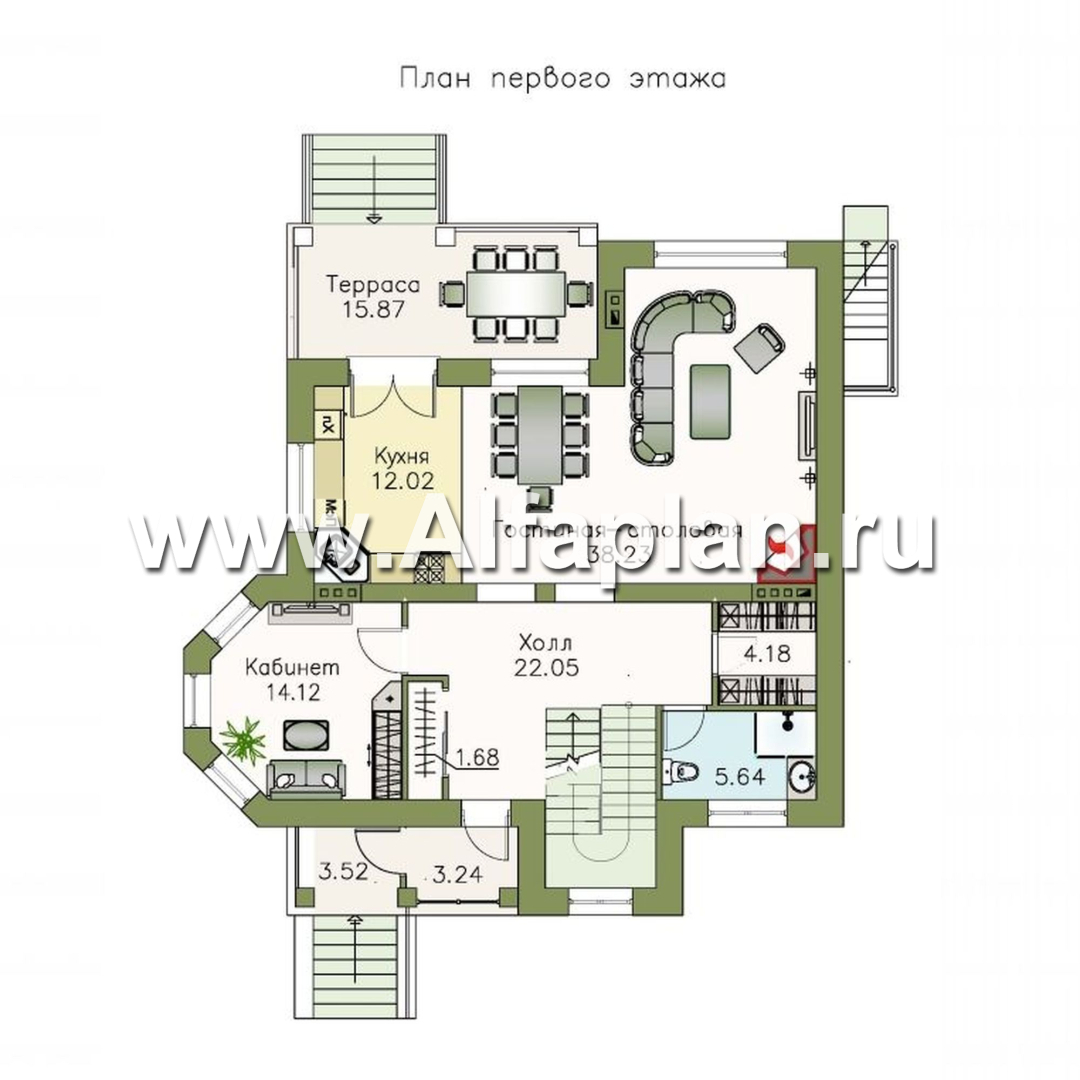

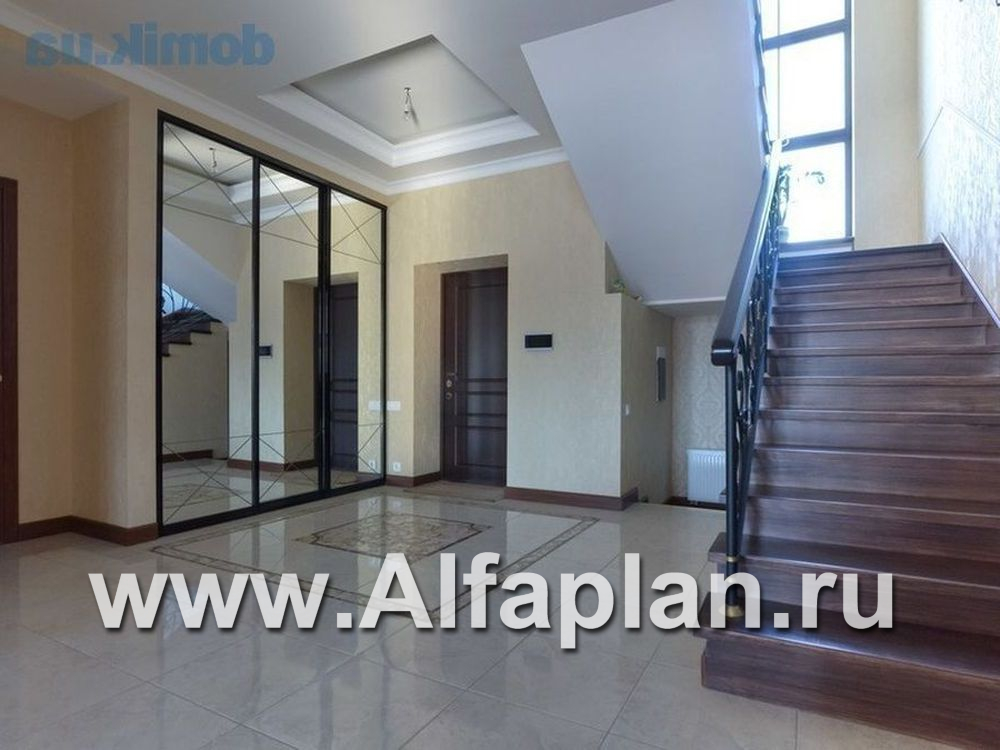

Первый этаж – активная жилая зона. Остеклённый тамбур ведёт в холл, откуда можно попасть в:

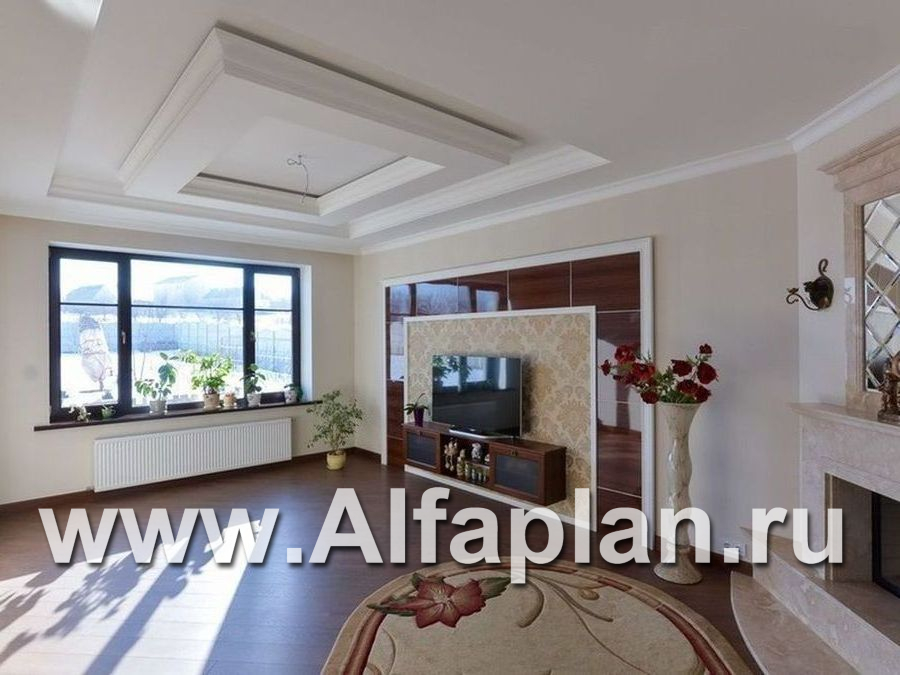

  • просторный совмещённый объём гостиной-столовой, обогреваемый мощным высоким угловым камином;

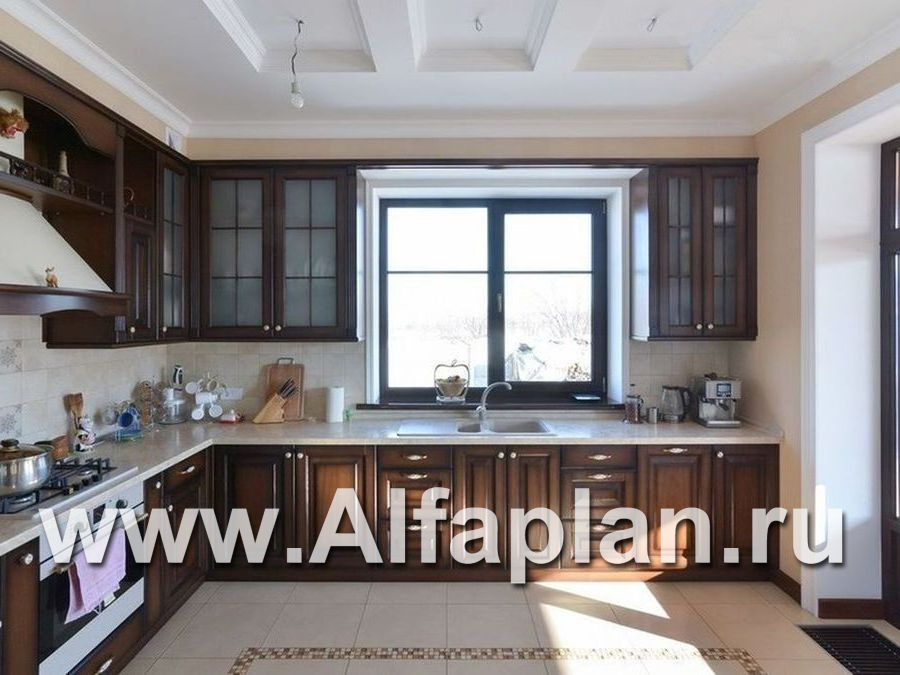

  • рабочее пространство кухни;
  • элегантный эркерный, прекрасно освещенный кабинет хозяина дома;
  • террасу под навесом, выходящую из кухни и ведущую в сад;
  • гардеробную;
  • санузел с душевой.

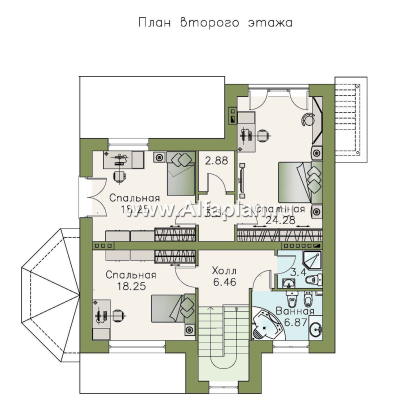

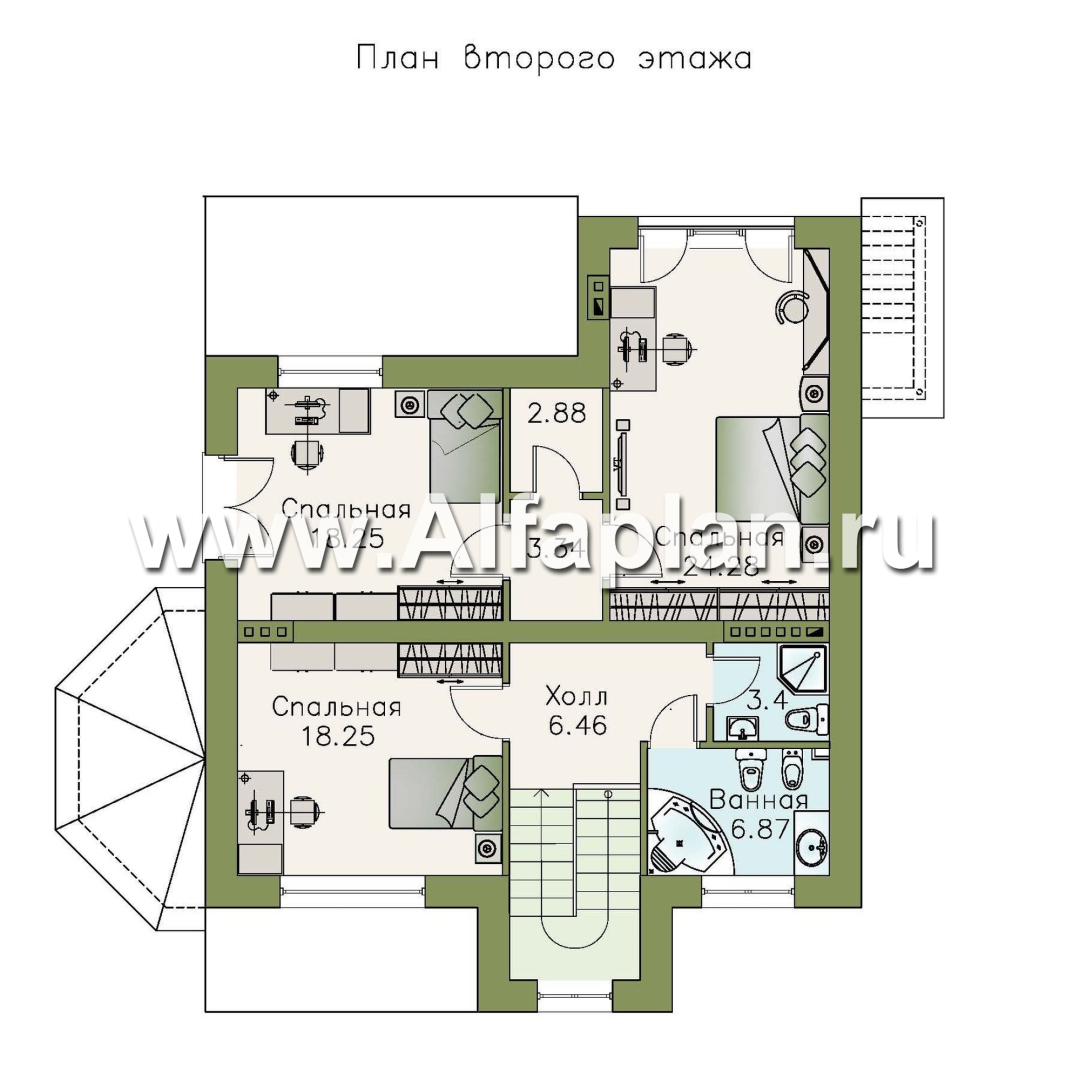

На втором этаже расположены три спальни. Наибольшая из них принадлежит супружеской чете хозяев и имеет площадь 24 м2. Две остальные одинаковы по квадратуре – 18 м2. Одна из них может предназначаться для поселения гостей, остающихся ночевать. Ванная с джакузи и душевая, а также санузлы, предусматривают общее использование всеми обитателями дома.

Если вам пришёлся по душе этот замечательный проект, обратитесь к специалистам студии «Альфаплан», чтобы заказать комплект строительных чертежей.

Похожие планировки

Похожие проекты Вместе с этим проектом предлагаем

ПОСТОЯННЫЕ АКЦИИ, читать подробнее

Комментарии 5

  • Москва

    Вопрос по проекту 149AC 1. В описании фундамент указан "монолит. ж/б плита - это в качестве пола цокольного этажа, или...? 2. Из чего по проекту выполнены стены цокольного этажа? 3. Толщина стен цоколя? 4. Можно ли строить несущие стены (1-й/2-й этаж) из керамоблоков? 5. Толщина перекрытий между цоколем и 1-м, и между 1-м и 2-м?

    Василий, добрый день, отвечаем на Ваши вопросы:

    1. фундаментная монолитная плита толщиной 250мм является основанием пола цокольного этажа. 2. Стены цокольного этажа монолитные ж/б, толщина стен цоколя 400 мм, с выносом 550 мм. 4 Использовать керамаблок можно.Малоформатный блок 2NF не потребует дополнительных мероприятий, для раскладки крупноформатного блока потребуется применить доборные, угловые элементы. Но они есть в номенклатуре производителя. 5. Толщина перекрытий 160 мм.

    Ответ на комментарий
    Моя оценка
  • Москва

    Здравствуйте! Понравился этот проект. Вопрос: возможно ли в кабинете сделать стену с окнами вровень, без выступа? Соответственно, в спальне над кабинетом тоже сделать окно?

    Добрый день, Елена.

    Сделать кабинет без экрера возможно (в результате получится помещение 1800*3900), с этой корректировкой не сложно справиться непосредственно в ходе строительства, внесение в проект не требуется. Такая же ситуация с организацией окон в кабинете и на втором этаже в спальне. Проект был многократно реализован. Фотографии Вы найдете в фотогалерее на сайте.

    Ответ на комментарий
    Моя оценка
  • Нижний Новгород

    Здравствуйте ! Скажите, возможен ли проект "Маленький принц" с вариантом перекрытий над всеми этажами из ж/б плит.

    Сергей, здравствуйте.
    Да, такой вариант возможен. Можно монолитные перекрытия заменить на сборные из пустотных плит.
    Такой вариант могут выполнить Ваши строители, может разработать наш конструктор.
    Подробно о всех дополнительных разработках можно прочитать в разделе Сервис для заказчиков на сайте.Конструкцию перекрытия Вы получите как дополнительную к основному комплекту чертежей с монолитными перекрытиями.

    Ответ на комментарий
    Моя оценка
  • Москва

    Добрый день! Хотелось бы уточнить пару вопросов-игровая в цоколе предполагает бильярдный стол-а какой размер туда влезает? и еще-проход в кухню-гостинную и на втором этаже какой максимальной ширины может быть?

    Здравствуйте, Юлия!
    Размер комнаты отдыха - 10.200х4.000. Размер стола следует узнать у производителей бильярдных столов.
    Ширина проемов из холла в гостиную-столовую на первом и из холла в спальни на втором этаже - 1.200. Увеличивать их не следует, т.к. это повлечет за собой усиление нагрузки.
