195A-S «Пятый элемент» - проект двухэтажного дома из газобетона, с террасой, план с кабинетом на 1 эт, в современном стиле

Автор проекта: В. Тарасов
  • Общая площадь дома:199.3 м²
  • Площадь отапливаемых помещений:180.14 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    54 500 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    13 100 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)"    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 199.3 м²

«Пятый элемент» - проект двухэтажного дома из газобетона, с террасой, план с кабинетом на 1 эт, в современном стиле - технические характеристики

Тип фундамента монолитная ж/б плита
Тип наружных стен кирпич/газо(пено)бетонные блоки
Тип внутренних несущих стен газо(пено)бетон/кирпич
Тип перекрытий монолитная ж/б плита над 1-ым эт, по деревянным балкам над 2-ым
Тип кровли битумная черепица/натуральная черепица
Наружная отделка стен лицевой кирпич, декоративная штукатурка
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Ширина 13 м
Длина 13 м
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

Словосочетанием «современная классика» сегодня никого не удивишь: классический стиль активно впитал модные тенденции, внеся со своей стороны гармонию и подчеркнутую строгость форм. Элементы классики отчетливо видны в проекте коттеджа «Пятый элемент», и именно они, а точнее, их современная трактовка, придают постройке особые шарм и привлекательность.

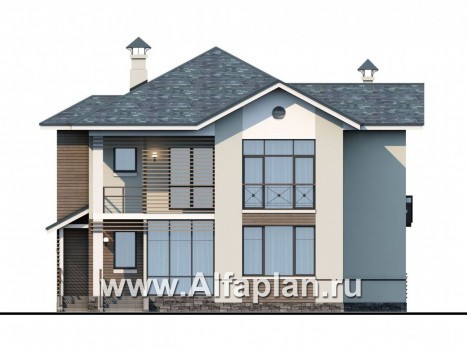

Знатоки классики наверняка обратят внимание на узнаваемые архитектурные элементы – в частности, эффектный высокий эркер с фронтоном, украшающий главный фасад. Простота очертаний, свойственная постройкам в классическом стиле, в случае с этим домом из кирпича (газобетона, пенобетона) подчеркнута минималистичным декором.

Безупречная гладкость светлых оштукатуренных поверхностей эффектно конфликтует со структурированным рисунком декоративных элементов фасада, а также нарочитыми неправильностями рустового камня. Его свинцово-серый оттенок гармонирует с цветом битумной или натуральной черепицы, выбранной для оформления сложной многоярусной кровли.

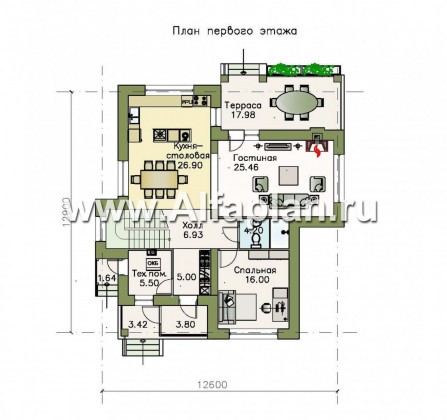

Пространство первого этажа кирпичного (пенобетонного, газобетонного) дома разделено на три функциональных зоны. Гостевая группа, представленная гостиной с камином, кухней-столовой, а также террасой с собственным выходом во двор, смещена к дворовому фасаду. При желании гостевое пространство не составит труда превратить в большую студию со сквозным освещением. Кроме прочего, увеличить ее площадь можно за счет холла с лестницей на второй этаж.

Со стороны главного фасада, согласно проекту дома из кирпича (газобетона, пенобетона) находятся служебные помещения, в том числе хозблок, оборудованный отдельным входом со стороны бокового фасада. Это сделано неслучайно, поскольку навес, которым оборудован главный вход, ведет к недостатку естественного освещения. Кроме прочего, со стороны главного фасада, нашлось место для приватного блока, а именно изолированной спальни.

В основном приватная группа сосредоточена на втором этаже. Проект кирпичного (газобетонного, пенобетонного) дома предусматривает, помимо помещения на первом этаже, еще три спальни, не равнозначных по площади. Большая спальня оборудована собственной ванной комнатой, кроме того, на этаже предусмотрен и общий санузел. Все помещения, включая небольшую кладовую, сосредоточены вокруг холла, выходящего на балкон.

Комментарии 6

  • Санкт- петербург

    Спасибо за ответ! 1. А балкон будет под общей крышей? 2. Возможно ли увеличить нагрузку хотя бы до 400 кг? Нагрузка на плиту в 150 кг. Выдержит вес перегородок?

    Добрый день, Сергей.
    Нагрузка на перекрытие - это нормативная нагрузка, она задана СНиПом, ее нельзя просто "увеличить".
    Перекрытие прекрасно выдерживает нагрузку от перегородок и мебели.
    У нас нет готового проектного решения по балкону в этом проекте.
    Если Вы планируете его выполнять по месту, Вам нужно решить будет ли балкон открытым или с кровлей.
    Но, накрыть его основной кровлей дома вряд-ли получится . Посмотрите, пожалуйста, фасады Вашего проект
    Ответ на комментарий
  • Санкт- петербург

    Добрый день, в марте приобрел у Вас данный проект. Есть несколько вопросов: 1. На какую нагрузку рассчитано монолитное перекрытие? 2. Несущие стены - только периметр и центральная стена? 3. Насколько реально добавить изменение в проект: над терассой сделать балкон? (При условии что фундаментная плита залита общая, т.е. там где терасса тоже залита плита)

    Добрый день, Сергей.
    Расчетная нагрузка на перекрытие -150 кг/м2, эта информация есть в Вашем проекте ,  конструктивный раздел, лист- КР-1.1
    Несущие стены - это наружные  стены и внутренняя несущая стена по оси "3".
    Если говорить в общем - балкон над террасой сделать можно. На конструкции  фундамента это не отразится.
    Ответ на комментарий
  • Тула

    Здравствуйте, Купили у вас проект 195 ДИПЛОМАТ и уже построили дом. Сейчас стоит вопрос о фасадных работах. Очень понравилась отделка фасада 195а ПЯТЫЙ ЭЛЕМЕНТ и мы хотим позаимствовать некоторые детали из него. Подскажите пж чем отделана лестница и области фасада под окнами. Заранее спасибо, С уважением, Татьяна

    Добрый день, Татьяна,

    область эркера с лестницей и детали фасадов под окнами выполнены из деревянной вагонки с прозрачной пропиткой с выявлением фактуры древесины.
    Будем очень признательны, если Вы пришлете нам фотографии построенного дома. Нам всегда приятно видеть наши проекты воплощенными в жизнь. Фотографии готовых домов также помогают нашим потенциальным заказчикам с выбором проекта.
    Ответ на комментарий
  • Тюмень

    Вопрос по проекту 195A Здравствуйте. Возможно ли уменьшить размеры дома до 11900 на 11600.

    Здравствуйте, Елена!

    Изменение габаритов здания потребует не просто корректировки, а полной переработки проекта. Необходимо менять проект фундамента, перекрытий, стропильной конструкции, узлы, детали, пересчитывать спецификацию и пр. Мы за такую работу не возьмемся. Предлагаем рассмотреть аналогичные готовые проекты, в большей степени соответствующие вашим требованиям по габаритам:190А, 196А , 507А  157А.

    Ответ на комментарий
  • Улан-Удэ

    Здравствуйте. В дополнение к предыдущему вопросу: 1. гараж если такая возможность есть запроектировать в длину. 2. при строительстве хочу применить газобетон, а именно автоклавный, прооизводимый компанией ООО "Байкальский газобетон" http://bgazobeton.ru/, с вариантом отделки облицовочным кирпичом: http://bgazobeton.ru/usecase/bricks/, какого размера применить газобетон, какова стоимость материалов?

    Здравствуйте, Андрей!

    К сожалению, мы не сможем предложить Вам указанную корректировку проекта.Назначение помещений поменять можно. Что касается входа в ванную второго этажа из холла, это потребует дополнительного проема, а это недопустимо, т.к. уменьшится несущая способность стены, а на нее опираются перекрытия.



    Ответ на комментарий
  • Москва

    Я бы хотел узнать - почему на всех ваших проектах ширина дома не от начала стены до конца стены? Как узнать реальные габариты дома?

    Егор, здравствуйте.
    На планах стоят осевые размеры. Все размеры, привязки выполняются в рабочей документации по осевым размерам, это неизменная величина. Толщина стен может немного меняться, т.к "пирог" стены многослойный: утеплитель, толщина которого зависит от климатической зоны, лицевой кирпич, тоже бывает разным. Поэтому и в проектах планах сайта указываются осевые размеры.Ко многим проектам в таблице характеристик даны еще и габаритные размеры, это размер ужу учитывает толщину стены ( учитывается средняя толщина стены 550мм).

    Ответ на комментарий
