Когда дело доходит до строительства собственного дома, существуют два подхода: строительство с нуля с примерным представлением о том, что будет в итоге. Или наличие хорошо продуманного проекта дома. Хотя первый вариант может казаться творческим и увлекательным, он в большинстве случаев не оправдывает ожиданий. Я не раз приводил как афоризм слова Михаила Жванецкого, из интермедии о бесплатной медицине. Перефразируя к нашему случаю, это будет звучать примерно так: «Можно ли строить дом без проекта, или по самостоятельному проекту? Да, конечно, можно. Но только, если вас не интересует результат».
Поэтому хочу подчеркнуть важность строительства на основе профессионального индивидуального проектирования дома. В этой статье мы рассмотрим, почему наличие проекта дома является важным, и как он может приносить вам пользу в различных отношениях.
Что такое проект дома?
Проект дома - это набор документов и чертежей, охватывающих всю необходимую информацию об архитектурных, технических и инженерных решениях, необходимых для строительства. В строительные чертежи дома входят также спецификации материалов. Проект служит в качестве подробного руководства, инструктируя строителей, что и как строить.
Сам проект обычно представлен в формате альбома, чаще всего на бумаге формата A3. В последнее время дополнительно архитектурное бюро «Альфаплан» передает Застройщикам также копию проекта в формате ПДФ. Объем документации может варьироваться в зависимости от уровня деталировки, и обычно достигает 70-90 страниц.
Проект разделен на разделы, каждый из которых включает графические и текстовые части. Графика включает чертежи дома, схемы, узлы и детали, индивидуальные изделия, спецификации. Текстовая часть описывает материалы и технические параметры в соответствии с действующими стандартами и нормами.
Зачем нужно проектирование домов?
- Архитектурный облик и эстетика: Проект дома включает архитектурные изображения, которые определяют внешний вид и фасады дома. Он учитывает различные архитектурные стили, конструктивные решения, фактуры отделки и детали, чтобы создать привлекательный и гармоничный облик здания.
- Планирование и функциональность: План дома представляет спланированную организацию помещений, определенную в соответствии с потребностями будущих обитателей. Он определяет расположение комнат, размеры и форму помещений, распределение функциональных зон, таких как общественная и жилая зоны, спальни, ванные комнаты, кухня, гостиная и другие. Проект также учитывает функциональные связи, эргономику, удобство и практичность планировки. Индивидуальные предпочтения владельцев могут быть учтены при разработке проекта, чтобы подчеркнуть их уникальность и индивидуальность. Исследуя различные варианты дизайна и планировки, вы можете найти наиболее комфортное и подходящее решение для своих потребностей. Это минимизирует шансы на чувство сожаления о тесных пространствах или неправильно расположенных комнатах и окнах после завершения строительства.
- Расчет нагрузок и статическая надежность. Если Заказчик выполнит и предоставит проектировщикам инженерно-геологические изыскания (свойства грунтов), то фундаменты будут адаптированы в соответствии с особенностями вашего участка. Армирование и толщина бетона, размеры и армирование перемычек над окнами, сечения стропильной конструкции проверяются во время проектирования расчетами, и обеспечивают как конструктивную надежность дома, так и отсутствие перерасхода материала.
-
Хорошо спроектированный проект дома учитывает рельеф местности, грунтовые условия и другие особенности ландшафта, характерные для строительной площадки.
-
Оптимизация материалов. Принцип "чем больше, тем лучше" не применим во время строительства. Без проекта и правильных расчетов существует высокий риск перерасхода материалов, использования избыточного количества там, где они не нужны. Имея проект дома, вы можете предвидеть необходимые материалы и эффективно планировать их закупку, оптимизируя затраты и ресурсы.
- Планирование бюджета. Без проекта и ясного понимания объема строительства невозможно оценить даже грубый бюджет. Недостаток контроля над расходами может привести к неуправляемым затратам во время строительной фазы. Имея подробный проект, вы можете создавать точные сметы затрат для каждого этапа строительства, что затрудняет лукавым подрядчикам вводить вас в заблуждение. Проект также является необходимым документом при получении разрешений на строительство от соответствующих органов и учреждений.
- Будущие ремонты и обслуживание. Со временем ваш дом может потребовать значительных ремонтов или реконструкции. Запомнить точное расположение коммуникаций и других строительных особенностей спустя годы может быть сложно, особенно если вы приобрели недвижимость или унаследовали ее. Проект дизайна дома становится надежным справочным руководством с точными архитектурными и инженерными деталями, что упрощает решение проблем с ремонтом и обслуживанием в будущем.
Архитектурный проект и Рабочий строительный проект
Архитектурный проект и Рабочий строительный проект являются двумя основными частями проекта частного дома. Каждый из них имеет свою специфику и служит определенным целям в процессе строительства. Обратимся к каждому из них в отдельности и рассмотрим их состав и отличия.
Архитектурный проект
Архитектурный проект выполняется на первом этапе проектирования, когда создается концепция и эстетическое решение будущего дома. Основная цель разработки архитектурного проекта - определить архитектурные и пространственные характеристики здания, создать его планировку и внешний облик.
Архитектурный проект включает:
- Планировку дома: Архитектурный проект содержит планы этажей, которые определяют расположение помещений в здании. Они указывают размеры комнат, расположение дверных проемов, окон и других архитектурных деталей. При качественно выполненной планировке на всех планах будет показано расположение основной мебели.
- Фасады дома: они показывают внешний вид и композицию здания. Это важные элементы для создания эстетического облика дома и определения деталей его фасадов.
- Визуализацию: Архитектор создает визуализацию, которая помогает представить окончательный вид дома. Это может быть выполнено в виде 3D-модели или графических изображений в качестве фотографии, позволяющих владельцам лучше представить себе будущее здание.
Важно: архитектурный проект является объектом Авторского права.
Рабочий строительный проект
Рабочий строительный проект представляет собой детальное и техническое описание всех элементов и конструкций дома. Главная цель рабочего строительного проекта - предоставить строителям всю необходимую информацию для выполнения работ и обеспечения качественного строительства. В состав рабочего строительного проекта входят:
Архитектурные чертежи (раздел АР): содержит план осей, кладочные планы, фасады и разрезы, на которых показаны все размеры дома, его комнат, проемов. Здесь же присутствуют все высотные отметки для строительства, и необходимые архитектурные узлы и детали, а также спецификации.
Конструктивные чертежи (раздел КР): содержит конструктивные чертежи, которые показывают конструкции и детали фундамента, стен, перекрытий, кровли (стропильной конструкции) и других строительных элементов. Они определяют размеры, материалы и конструктивные особенности каждого элемента.
Разделы АР и КР вместе составляют Архитектурно-Строительные чертежи, на нашем сайте обозначенный как раздел АС.
Рабочий строительный проект включает в себя также спецификации материалов и таблицы, описывающие требования к качеству материалов, их количество и способы монтажа. Это позволяет строителям правильно выбирать и применять материалы во время строительства.
Архитектурный проект более фокусируется на архитектурных и эстетических аспектах дома, в то время как рабочий строительный проект уделяет больше внимания техническим и конструктивным аспектам. Архитектурный проект предоставляет представление о внешнем облике и композиции дома, а рабочий строительный проект предоставляет детализацию и инструкции для строительства здания.
Оба проекта важны и необходимы для успешного строительства частного дома. Совместное использование обоих проектов гарантирует качественное и эффективное исполнение и реализацию идей домовладельцев.
Инженерные разделы частного дома (ИС): отопление, водоснабжение, водоотведение и электроснабжение
При проектировании частного дома необходимо уделить особое внимание инженерным аспектам, чтобы обеспечить комфортное и безопасное проживание. В рабочем проекте содержатся четыре основных инженерных раздела: отопление, водоснабжение, водоотведение и электроснабжение.
1. Раздел отопление (ОВ):
Раздел отопления включает план системы отопления, расположение оборудования, трубопроводную схему и расчеты теплопотерь. В состав чертежей входят:
- План помещений с указанием расположения радиаторов или теплого пола.
- Схема трубопроводов с указанием диаметров, вентилей и клапанов.
- Спецификация оборудования для отопления
- Расчеты теплопотерь помещений и выбор необходимой мощности отопительного оборудования.
2. Раздел водоснабжение (ВК):
Раздел водоснабжения включает план водопроводной сети, расположение сантехнических приборов и системы горячего водоснабжения. В состав чертежей входят:
- План помещений с указанием расположения раковин, унитазов, душевых кабин и других сантехнических приборов.
- Схема водопроводной сети с указанием диаметров труб, мест расположения кранов и клапанов.
- Спецификация сантехнического оборудования с указанием типа, модели и производителя.
3. Раздел водоотведение (канализация, ВК):
Раздел водоотведения включает план канализационной системы, расположение стоков. В состав чертежей входят:
- План помещений с указанием мест расположения унитазов, раковин, душевых кабин и других сантехнических приборов.
- Схема канализационной системы с указанием диаметров труб, расположения коллекторов и стоков.
- Спецификация сантехнического оборудования для канализационной системы.
4. Раздел электроснабжение (ЭО):
Раздел электроснабжения включает план электрической системы, точки освещения, выключателей и розеток, а также расположение электрощита. В состав чертежей входят:
- План помещений с указанием точек освещения, розеток и выключателей.
- Схема электрической системы с указанием диаграммы проводки и распределительного электрощита.
- Молниезащита
- Расположение электрощита с указанием количества и типа автоматических выключателей.
- Спецификация материалов, изделий и оборудования
В каждом инженерном разделе учитываются все требования и нормы строительства, а также проводится согласование с другими разделами проекта. Эти разделы проекта нужны для обеспечения правильного функционирования инженерных систем в вашем частном доме.

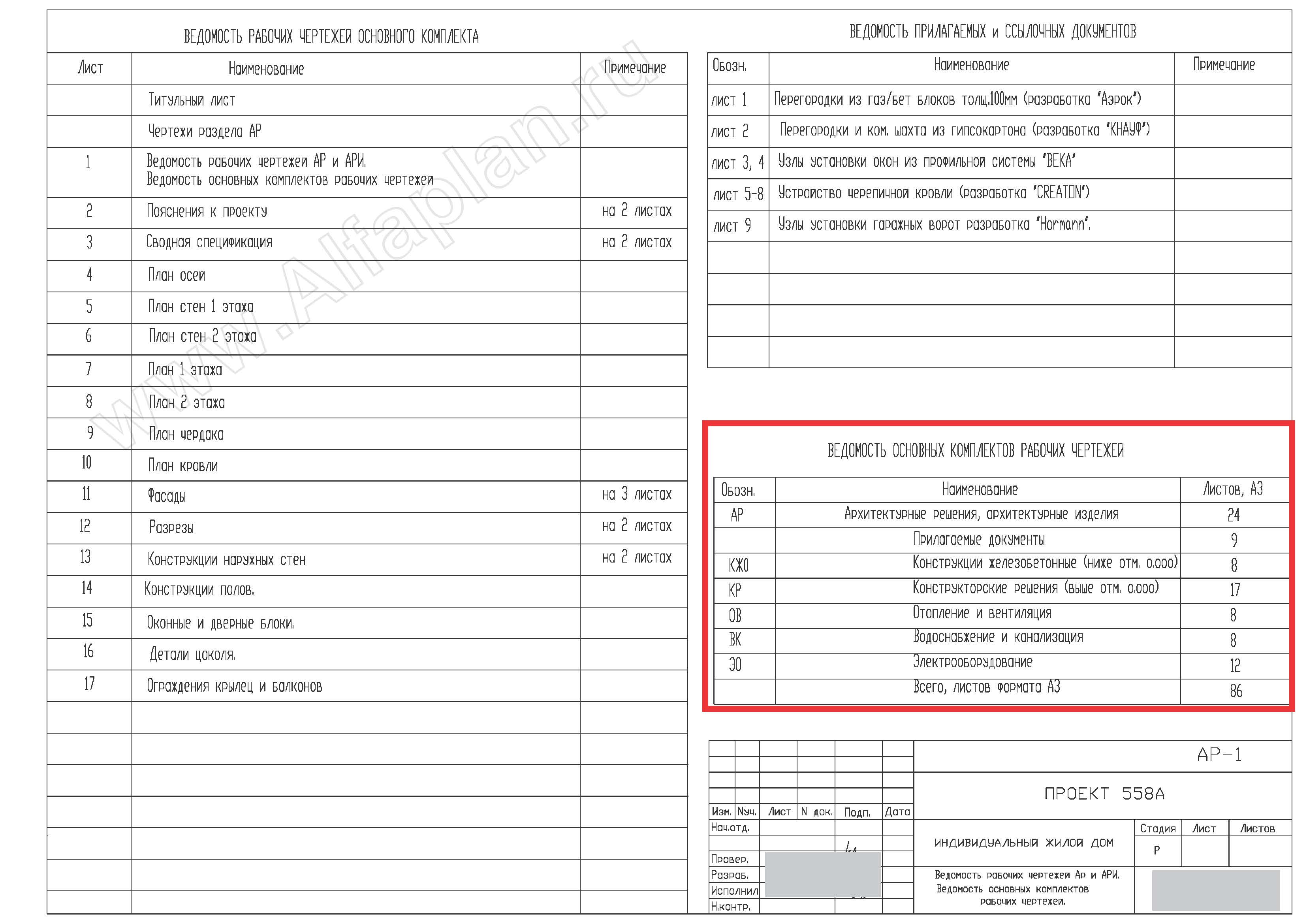

Архитектурное бюро «Альфаплан» проектирует инженерные системы дома от точки из ввода (вывода) в дом. Пример проекта дома можно также посмотреть на странице Состав проекта дома.
Типы проектов домов
Проекты домов можно классифицировать на два основных типа. Вы можете заказать проект дома:
Готовые (типовые проекты): Эти готовые решения разработаны архитектурным бюро, и многие из них успешно были реализованы в строительных проектах. Типовые проекты предлагают преимущество немедленной доступности и возможности видеть фото построенных домов, для оценки их качества. Однако они могут не полностью соответствовать всем вашим предпочтениям, и не учитывать региональные особенности ландшафта и геологии.
Архитектурное бюро «Альфаплан» обладает обширным каталогом готовых (типовых) проектов домов. Основные типы домов из каталога проектов:
- «Один-в-один» - проекты домов с фото реализации
Готовые проекты требуют привязки к конкретному участку строительства. В привязку входят:
- разбивочный план, который показывает расположение дома на участке с учетом норм и особенностей участка. При разработке разбивочного плана учитываются нормы и правила строительства, установленные соответствующими органами и организациями. Расстояние от границы участка до дома может различаться в зависимости от местных норм и типа улицы. Также, регулировки могут касаться разрешенной высоты дома и заборов, которые влияют на внешний облик и безопасность участка. В разбивочном плане надо также учесть подъезд и парковку.
Подъезд к дому и организация парковки играют важную роль в удобстве и функциональности частного дома. При разработке разбивочного плана необходимо учесть ширину и градиенты дороги, маневровое пространство для автомобилей. Расположение парковки также требует внимания - она должна быть практичной, удобной и подходить по размерам для нужного количества автомобилей.
Ворота должны обеспечивать удобный проезд для автомобилей и проход для пешеходов, а также учитывать визуальное впечатление. Размещение вспомогательных сооружений, таких как гараж, бассейн, сауна или садовый домик, также требует продуманности и учета их функциональности, эстетики и соответствия общему плану участка.
- привязка фундаментов. Адаптация фундамента к земельному участку начинается с выполнения геологических изысканий. Геологические изыскания помогают определить геологическую структуру и состав грунта на участке. Исследования выполняются инженерами-геологами, которые берут образцы грунта и проводят различные испытания, чтобы определить его физические и механические свойства.
После проведения геологических изысканий осуществляется оценка фундамента проекта на соответствие грунтам. Конструкторы анализируют результаты исследований и сравнивают их с техническими характеристиками фундамента в готовом проекте. Они оценивают не только прочность грунта, но и его устойчивость, влажность, плотность и другие параметры.
Если оценка показывает, что фундамент готового проекта не соответствует грунтам на участке, требуется откорректировать его. В зависимости от результатов геологических изысканий и анализа фундамента, могут быть предложены различные варианты корректировки. Некоторые из них могут включать изменение типа фундамента, его размеров или глубины. Основные типы фундаментов: плитные, ленточные, свайные, на винтовых сваях.
Важно отметить, что корректировка фундамента должна выполняться опытными конструкторами с учетом всех технических и безопасных стандартов. Они должны учитывать не только геологические характеристики грунта, но и прогнозируемую нагрузку на фундамент, климатические условия, гидрологические факторы и другие факторы, которые могут повлиять на его работу.
Индивидуальные проекты: Архитектурные бюро создают индивидуальные проекты с нуля на основе предпочтений клиента, процесс, который обычно занимает от нескольких недель до нескольких месяцев. Хотя они требуют большего усилия и сотрудничества с архитекторами и инженерами, индивидуальные проекты позволяют получить именно то, что вы хотите. Их стоимость намного выше готовых проектов, но они дают вам полный контроль над вашими мечтами о загородном доме.
Заключение
Проект дома – это комплект документации, которая включает в себя архитектурные решения, конструктивные чертежи здания, инженерные системы и коммуникации. Он предоставляет полное представление о будущем доме, начиная от его внешнего вида, планировки внутренних помещений и заканчивая материалами, из которых будет возведено строение. Проектная документация учитывает также особенности местности, на которой планируется строительство, а также соответствие строительных норм и правил застройки. Этот документ служит основой для всех последующих этапов строительства и обеспечивает эффективное взаимодействие всех участников техпроцесса за счет детальных чертежей и пояснений. Современные инструменты визуализации позволяют заказчику увидеть, как будет выглядеть его будущее жилье заранее - согласовать дополнительные пожелания или внести коррективы.
Строительство дома без подробного проекта – архитектурного и рабочего строительного проектов - чрезвычайно рискованное предприятие. Вложение средств в продуманный, профессиональный проект загородного дома приносит множество преимуществ, от красивых фасадов и статической надежности, до оптимизированного использования материалов и эффективного планирования бюджета. Независимо от того, выберете ли вы типовой или проект, обращайтесь только в проверенное архитектурное бюро с обширным портфолио. Помните, что ваш дом - это осязаемое воплощение ваших мечтаний и стремлений, а надежный проект дома помогает воплотить эти мечты в жизнь. Выбирайте готовые проекты в каталоге или можете заказать проект дома любой площади, вы можете обратившись к специалистам нашей компании. Обратитесь к менеджерам, чтобы уточнить условия сотрудничества, и цену готового проекта, или индивидуального проектирования дома под ключ.
