36BC-S «Петит» - проект дома с мансардой, планировка с полукруглым эркером и с террасой, с цокольным этажом

Автор проекта: В. Тарасов
  • Общая площадь дома:172.5 м²
  • Площадь отапливаемых помещений:155.32 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    По дог.
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    По дог.
  • Электронная копия в формате PDF    7 000 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)"    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Перекрытия над 1-ым этажом - монолитная ж/б плита    6 500 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 172.5 м²
Площадь цокольного этажа 80.99 м²
Площадь дома, с цокольным этажом 253.49 м²

«Петит» - проект дома с мансардой, планировка с полукруглым эркером и с террасой, с цокольным этажом - технические характеристики

Тип фундамента монолитная ж/б плита 72.97 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 79/78 м³
Тип внутренних несущих стен кирпич 22 м³
Тип перекрытий по деревянным балкам
Тип кровли битумная черепица 282 м²
Наружная отделка стен лицевой кирпич, декоративная штукатурка 95 + 13.9 м²
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Высота дома от уровня пола 1-го этажа 10.28 м
Высота цокольного этажа от пола до потолка 2.5 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 2.94 м
Высота мансардного скоса 1.9 м
Ширина 13 м
Длина 9 м
Мощность котла с бойлером горячей воды 45 кВт
Расчётная электрическая нагрузка с учетом электроплиты 18.16 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

Проект «Петит плюс» – это очень удачный пример современной архитектуры, которая получилась изящной внешне и функциональной по внутренним данным. Эта модель имеет несколько отличительных характеристик, делающих ее особенной. Во-первых, это аж 4 эркера, по одному с каждой стороны здания (все разной формы и размера). Во-вторых, это, конечно же, роскошной площади цокольный этаж.

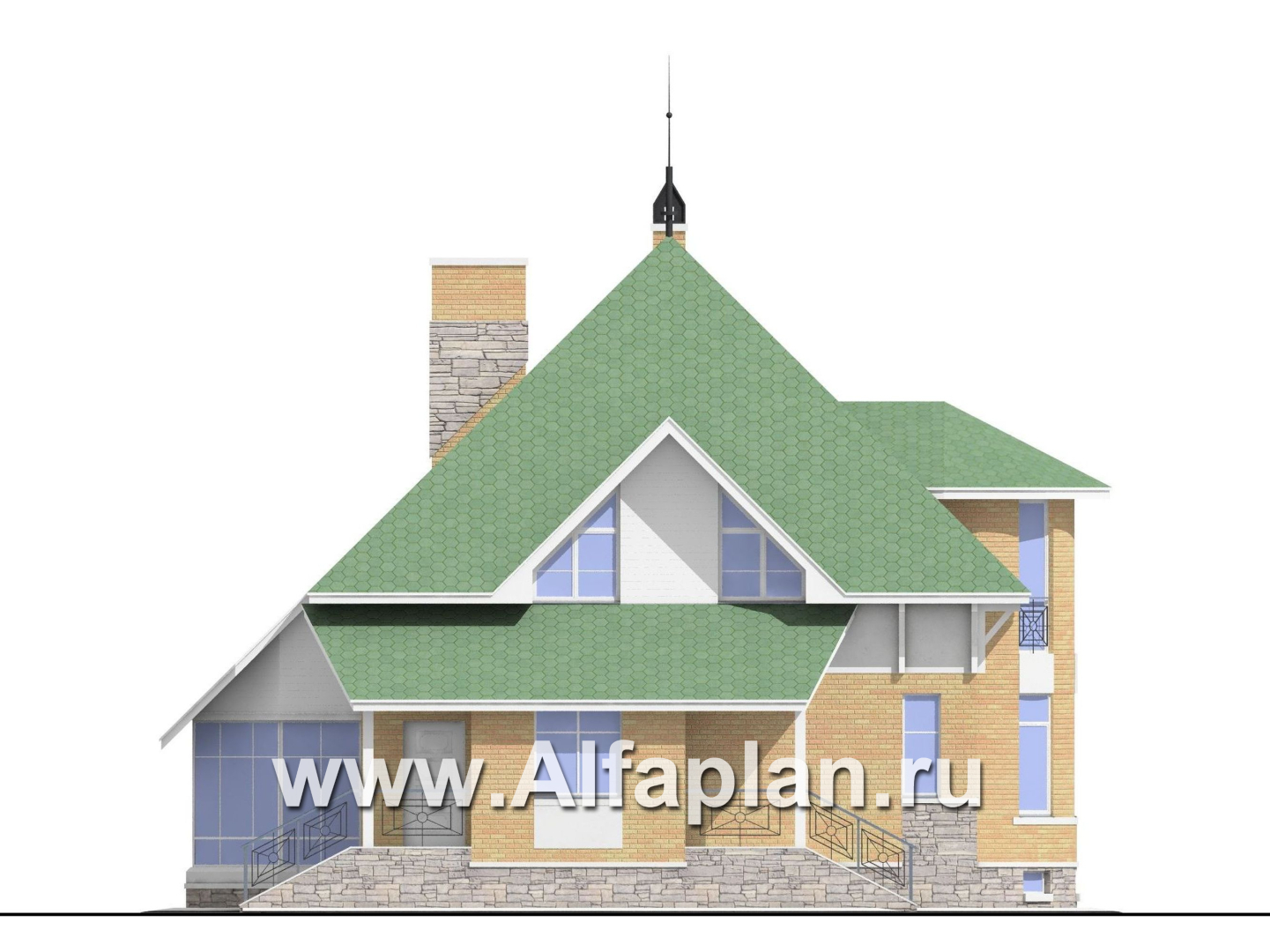

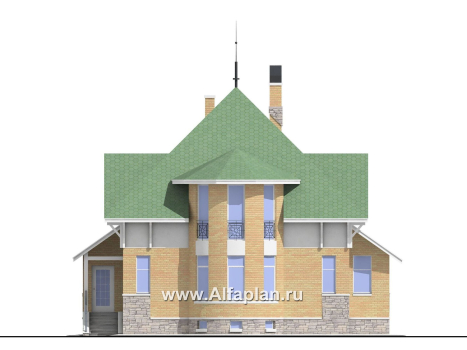

Дизайн экстерьера выполнен в светлых тонах. Пастельно- зеленая крыша прекрасно гармонирует со светло-желтым облицовочным кирпичом. Довершают этот образ белая декоративная штукатурка и светло-серый искусственный камень. Композиция, в итоге, очень легкая, почти воздушная.

Итак, цокольный этаж. К нему ведет лестница, расположенная с левой стороны здания. Также спуститься сюда можно по лестнице непосредственно из дома. В центре этажа просторный холл. По левую руку от него техпомещение и санузел, по правую большая душевая, совмещенная с сауной. Есть на этаже и вместительная кладовая. Но, конечно, большую часть цоколя занимает уютная комната отдыха с замечательной площадью более 30 метров.

В тамбур первого этажа ведет двустороннее крыльцо, расположенное в правой части здания. Он ведет в прихожую, переходящую сразу в центральный холл. Отсюда мы можем подняться на второй этаж или же спуститься на цокольный. На этом же «пятачке» устроен санузел и небольшое помещение, которое можно оборудовать как гардероб. Почти две трети первого этажа занимают роскошная гостиная, совмещенная с кухней-столовой. Также можно насладиться устроенным здесь камином.

Второй этаж занимают три большие спальные комнаты, одна из которых увеличена еще и эркером. Кроме того, в ней есть собственные гардероб и душевая. Все спальни угловые и прекрасно освещенные. В центре второго уровня холл. Справа устроена просторная ванная комната.

Вы оцените по достоинству данный проект коттеджа, если предпочитаете большие пространства и повышенную комфортность современного жилья с хорошим функционалом!

Комментарии 8

  • Вопрос по проекту 36BC Добрый день , как нам получить чертежи для строительства дома ..

    Вадим, добрый день,

    для получения проекта нужно оформить заказ на его странице на сайте : красная кнопка "Заказать проект дома". Мы ответным письмом направим на Ваш мейл договор и счет на оплату. Или позвонить по телефону 8-800-250-0597- звонок бесплатный. Проект направляется курьерской службой на указанный  Вами адрес на следующий день после поступления платежа. Доставка по территории России бесплатная. О поступлении платежа и отправке проекта мы Вас проинформируем. Проект имеет 100% готовность всех разделов в прямом и зеркальном вариантах и может быть предоставлен в кратчайшие сроки.

    Ответ на комментарий
  • Казань

    Вопрос по проекту 36BC Добрый день - пара вопросов - фундамент - именно монолитная плита? Возможно собрать из блоков? Перекрытия - немного смущают деревянные перекрытия - кажется что внизу будет слышно хождение по второму этажу. Возможно ли сделать перекрытия из ЖБ плит?

    Александр, добрый день,
    в этом проекте есть цокольный этаж. Стены выполнены из монолитного ж/б толщиной 400 мм, в основании  так же монолитная ж/б плита толщиной 200 мм. В основном комплекте чертежей перекрытия по деревянным балкам, но есть и дополнительна конструкция монолитных перекрытий над 1-ым этажом. Их можно приобрести дополнительно к проекту, стоимость указана в таблице.

    Ответ на комментарий
  • По кровле не понятно с количеством труб. Куда выходит дымоход и вентканалы из тех. помещения и кухни? У дома 2 или 3 трубы?

    Алексей, здравствуйте.
     Благодарим за внимание к нашим проектам и обращение в нашу студию.
    На кровлю выходят 3 трубы. Два венканала : один из кухни, второй из сануза, начиная с первого этажа. Третъя труба - дымовентиляционный стояк от камина.
    В рабочем проекте присутствуют все эти вытяжки, все они показаны на планах этажей, кровле и фасадах.

    Ответ на комментарий
  • Москва

    Здравствуйте, Проект очень интересный, существует ли возможность совсем отказаться от веранды - не вписываеся она у нас по размеру?

    Андрей, здравствуйте.
    Да, существует. Отказаться от веранды можно совершенно безболезненно без корректировки проекта.

    Ответ на комментарий
  • Новороссийск

    Очень красивый проект, не могли бы вы подсказать какой размер у комнаты отдыха и кладовой в цокальном этаже и возможно ли их объединить?

    Здравствуйте, Дмитрий! Внутренние размеры кладовой - 2.680х3.300, комнаты отдыха - 6.200х4.300. Глубина эркера - 1.700. Эти помещения можно объединить, убрав перегородку.

    Ответ на комментарий
  • Новосибирск

    Здравствуйте! Очень красивый проект! Можно ли сделать стену, на 1 этаже противоположной от входа, прямой без выемки с окнами, между кухней и гостиной? И добавить окно на кухне с этой стороны? И еще не хватает окна на 2 этаже в большой спальне, где гардероб, на внешнем виде здания оно есть. Заранее спасибо за ответ

    Максим, здравствуйте.
    От эркера столовой можно отказаться без корректировки проекта, он одноэтажный и на стропильную конструкцию кровли это никак не повлияет. Добавить окна так же можно силами строителей.

    Ответ на комментарий
  • Астрахань

    Здравствуйте! Спасибо за ответ. Хотел бы уточнить, можно ли заложить входную дверь на веранде кирпичом или она должна быть оьязательно?

    Леонид, здравствуйте.
    Если Вам не нужен выход на веранду из дома, Вы можете заложить эту дверь и на веранду попадать только с улицы.

    Ответ на комментарий
  • Астрахань

    Здравствуйте! Проект очень понравился. Вопрос: можно ли переоборудовать веранду лод рабочий кабинет и что то изменить чтобы пристроить гараж.

    Леонид, здравствуйте.
    Веранду можно превратить в жилое помещение, заменив витражи стенами и провести отопление. Гараж к этому дому пристроить сложно. В данном случае можно рассматривать вариант отдельно стоящего гаража или навеса.

    Ответ на комментарий
